产品介绍

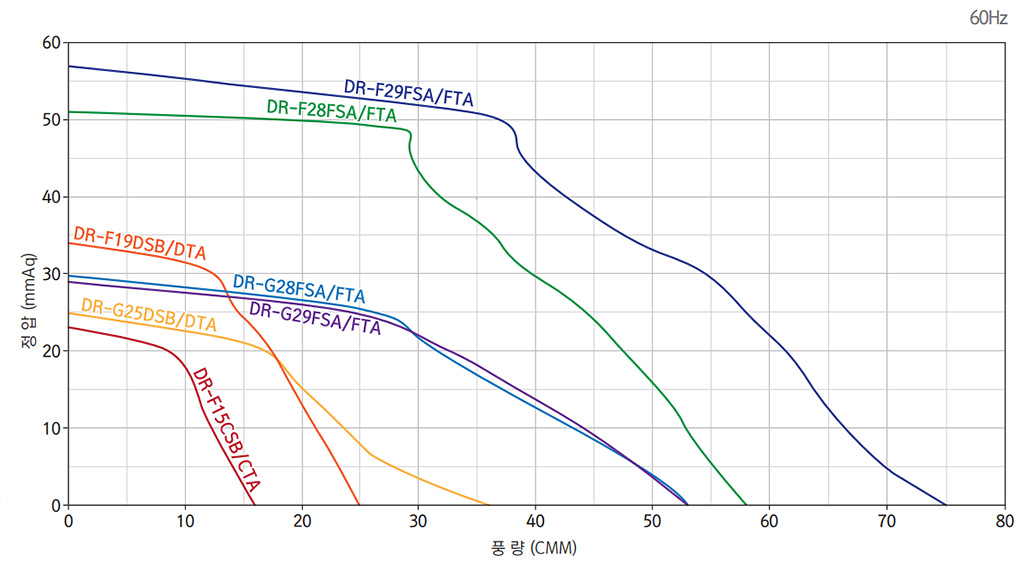

Belt driven Fan
Belt driven Sirocco Fan
| Feature |
|
| Use |
|
| Shape | – Forward-curved type impeller |
Specification
| Model No. | Impeller size (mm) |
Max Air Volume (㎥/h) |
Static Pressure (mmAq) |
Phase (∮) |
Volt (V) |
Poles (P) |
Input (W) |
Power Consumption (W) |
Ampere (A) |
Weight (kg) |
Plan (PDF) |
Test Report (PDF) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DR-F10CSA | Ø100×57 | 250 | 9.3 | 1 | 220 | 4 | 40 | 40 | 0.19 | 3.2 | ||
| DR-E10CSA | Ø105×60 | 330 | 37 | 1 | 220 | 2 | 80 | 97 | 0.45 | |||
| DR-F15CSB | Ø160×90 | 1,000 | 23 | 1 | 220 | 4 | 103 | 140 | 0.6 | 6.5 |  |
|
| DR-F15CTA | 3 | 220/380 | 102 | 0.32/0.18 | |
|
||||||
| DR-F19DSB | Ø180×110 | 1,500 | 34 | 1 | 220 | 260 | 432 | 2.16 | 11 | |
|
|
| DR-F19DTA | 3 | 220/380 | 360 | 1.39/0.78 | |
|
||||||
| DR-G25DSB | Ø250×130 | 2,200 | 25 | 1 | 220 | 6 | 380 | 348 | 1.6 | 21 | |
|
| DR-G25DTA | 3 | 220/380 | 356 | 1.57/0.88 | |
|
||||||
| DR-F28FSA | 3,500 | 51 | 1 | 220 | 4 | 1200 | 1,300 | 6 | 23 | |
|
|
| DR-F28FTA | 3 | 220/380 | 4.27/2.4 | |
|
|||||||
| DR-F28FSA(Ø300) | 1 | 220 | 6 | |||||||||
| DR-F28FTA(Ø300) | 3 | 220/380 | 4.27/2.4 | |||||||||
| DR-G28FSA | Ø250×155 | 3,180 | 30 | 1 | 220 | 6 | 525 | 582 | 2.8 | |
|
|
| DR-G28FTA | 3 | 220/380 | 484 | 2.03/1.14 | |
|
||||||
| DR-G29FSA(Ø300) | 1 | 220 | 582 | 2.8 | ||||||||
| DR-G29FTA(Ø300) | 3 | 220/380 | 484 | 2.03/1.14 | ||||||||
| DR-F29FSA | 4,500 | 57 | 1 | 220 | 4 | 1,500 | 1,659 | 7.6 | 25 | |
|
|
| DR-F29FTA | 3 | 220/380 | 1,773 | 5.66/2.7 | |
|
||||||
| DR-F29FSA(Ø250) | 1 | 220 | 1,600 | 7.3 | |
|
||||||
| DR-F29FTA(Ø250) | 3 | 220/380 | 5.22/2.93 | |
|
|||||||
| DR-F19DTH | Ø180×110 | 1,670 | 39 | 3 | 220/380 | 4 | 400 | 450 | 25 | |
||
| DR-F30FSC | Ø250×155 | 5,000 | 66 | 1,500 | 1,757 | 42 | |
|
||||
| DR-F30FTC | 1,994 | 31 | |
|
소형시로코팬(프리미엄)
| 특징 | – 흡입된 바람이 본체의 원주를 따라 횡방향으로 토출하므로 균일한 바람을 얻음 – 와류발생이 적어 토출되는 공기의 흐름이 집중되어 멀리까지 도달됨 – 모터와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이, 외형의 각형 구조로 시공성 향상 – 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화 – 고효율 모터 적용 및 절연등급 F종 – 토출구 90도 방향 회전가능  – 모터측 열차단 날개를 부착한 고온용 송풍기(고온용) – 흡입온도 150도까지 사용가능(고온용) ※ 주문형에서 재질 SUS외 변경 가능 |
| 용도 | – 공조설비용 : 빌딩, 아파트, 지하상가, 공장, 창고 등의 일반환기, 공기조화, 냉난방 송풍, 급배기용 – 각종 기기조립 및 기기 냉각용 : 변압기, 건조기, 정류기 등 |
특성 및 사양
| Model No. | Impeller size (mm) |
Max Air Volume (㎥/h) |
Static Pressure (mmAq) |
Phase (∮) |
Volt (V) |
Poles (P) |
Input (W) |
Power Consumption (W) |
Weight (kg) |
Plan (PDF) |
Test Report (PDF) |
| DR-F28FTP(1HP) | Ø250×130 | 2,730 | 55 | 3 | 220/380 | 4 | 750 | 1,086 | 33 |  |
|
| DR-F28FTP(2HP) | 3,890 | 63 | 4 | 1,500 | 1,300 | 36 | |
||||
| DR-G28FTP | Ø250×155 | 3,533 | 34 | 6 | 750 | 504 | 36 | |
|||
| DR-F30FTP | 5,000 | 67 | 4 | 1,500 | 2,132 | 42 | |
소형시로코팬(고온)
| 특징 | – 흡입된 바람이 본체의 원주를 따라 횡방향으로 토출하므로 균일한 바람을 얻음 – 와류발생이 적어 토출되는 공기의 흐름이 집중되어 멀리까지 도달됨 – 모터와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이, 외형의 각형 구조로 시공성 향상 – 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화 – 고효율 모터 적용 및 절연등급 F종 – 토출구 90도 방향 회전가능 – 모터측 열차단 날개를 부착한 고온용 송풍기(고온용) – 흡입온도 150도까지 사용가능(고온용) ※ 주문형에서 재질 SUS외 변경 가능 |
| 용도 | – 공조설비용 : 빌딩, 아파트, 지하상가, 공장, 창고 등의 일반환기, 공기조화, 냉난방 송풍, 급배기용 – 각종 기기조립 및 기기 냉각용 : 변압기, 건조기, 정류기 등 |
특성 및 사양
| Model No. | Impeller size (mm) |
Max Air Volume (㎥/h) |
Static Pressure (mmAq) |
Phase (∮) |
Volt (V) |
Poles (P) |
Input (W) |
Power Consumption (W) |
Weight (kg) |
Plan (PDF) |
Test Report (PDF) |
| DR-F19DTB | Ø180×110 | 1,670 | 39 | 3 | 220/380 | 4 | 400 | 380 | 19 | |
|
| DR-G25DTB | Ø250×130 | 2,440 | 29 | 6 | 400 | 376 | 30 | |
|||
| DR-F28FTB | 3,890 | 61 | 4 | 1,500 | 1,502 | 31 | |
||||
| DR-G28FTB | Ø250×155 | 3,533 | 34 | 6 | 750 | 504 | 31 | |
|||
| DR-F30FSB | 5,000 | 66 | 1 | 220 | 4 | 1,500 | 1,757 | 42 | |
||
| DR-F30FTB | 3 | 220/380 | 1,968 | 38 | |

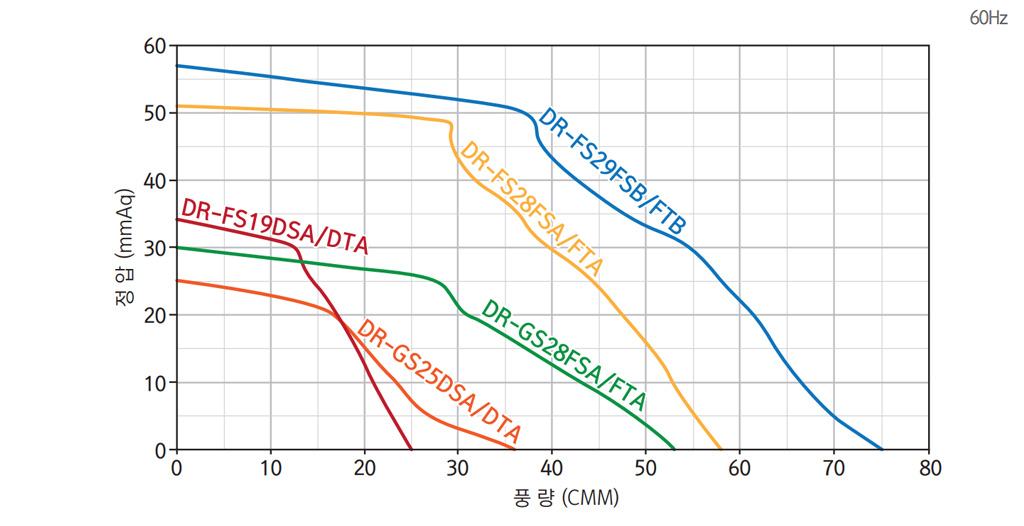

소형시로코팬(SUS)
| 특징 | – 스테인레스 케이스 채택으로 열악한 환경에 설치 가능 – 모터 밀폐형 플랜지(실용신안 등록) 채택 – 저소음형 날개 및 케이싱 설계로 저소음 고효율화 – 각형 구조의 외형으로 시공성 향상 – 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화 |
| 용도 | – 공조설비용 : 빌딩, 아파트, 지하상가, 공장, 창고 등의 일반환기, 공기조화, 냉난방 송풍, 급배기용 – 각종 기기조립 및 기기 냉각용 : 변압기, 건조기, 정류기 등 |
특성 및 사양
| Model No. | Impeller size (mm) |
Max Air Volume (㎥/h) |
Static Pressure (mmAq) |
Phase (∮) |
Volt (V) |
Poles (P) |
Input (W) |
Power Consumption (W) |
Ampere (A) |
Weight (kg) |
Plan (PDF) |
Test Report (PDF) |
| DR-FS19DSA | Ø180×110 | 1,500 | 34 | 1 | 220 | 4 | 260 | 432 | 2.16 | 11 | |
|
| DR-FS19DTA | 3 | 220/380 | 360 | 1.39/0.78 | |
|||||||
| DR-GS25DSA | Ø250×130 | 2,200 | 25 | 1 | 220 | 6 | 380 | 348 | 1.6 | 21 | |
|
| DR-GS25DTA | 3 | 220/380 | 356 | 1.57/0.88 | |
|||||||
| DR-FS28FSA | 3,500 | 51 | 1 | 220 | 4 | 1,200 | 1,300 | 6 | 23 | |
||
| DR-FS28FTA | 3 | 220/380 | 1,300 | 4.27/2.4 | |
|||||||
| DR-GS28FSA | Ø250×155 | 3,180 | 30 | 1 | 220 | 6 | 525 | 582 | 2.8 | 23 | |
|
| DR-GS28FTA | 3 | 220/380 | 484 | 2.03/1.14 | |
|||||||
| DR-FS29FSB | 4,500 | 57 | 1 | 220 | 4 | 1,500 | 1,600 | 7.3 | 25 | |||
| DR-FS29FTB | 3 | 220/380 | 1,600 | 5.22/2.93 |
