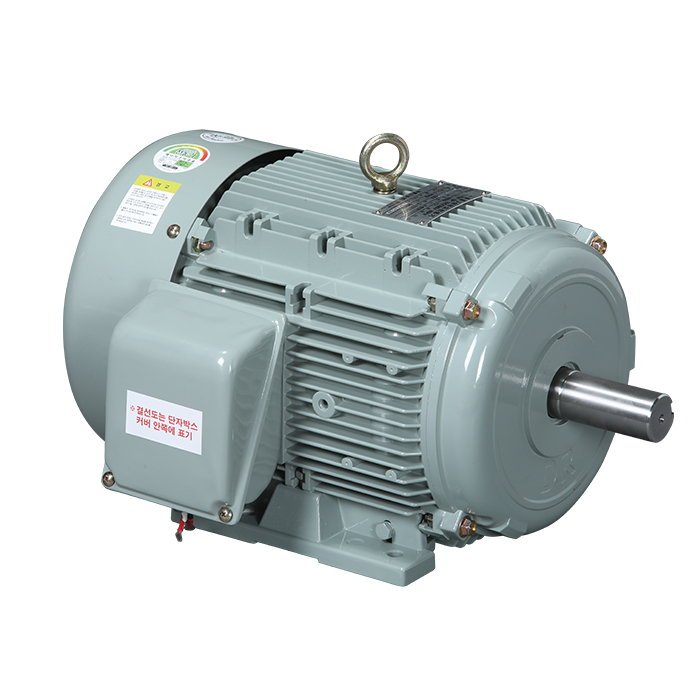

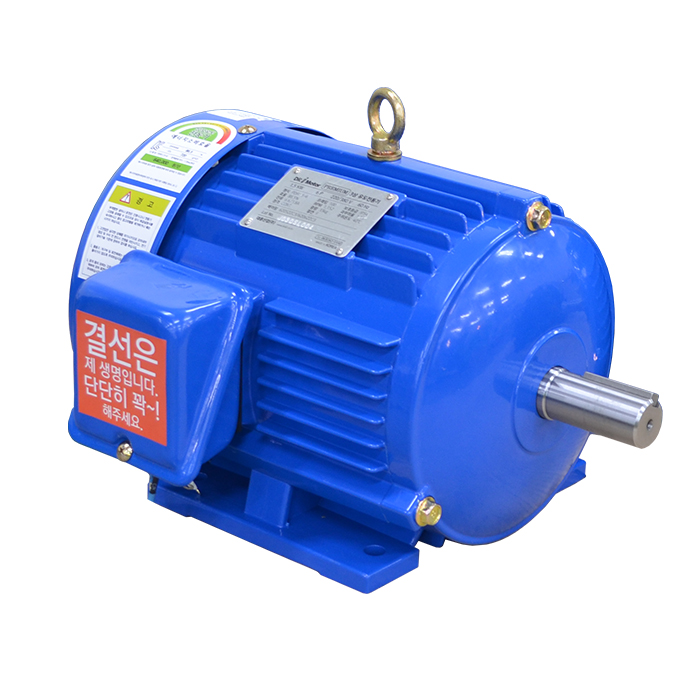

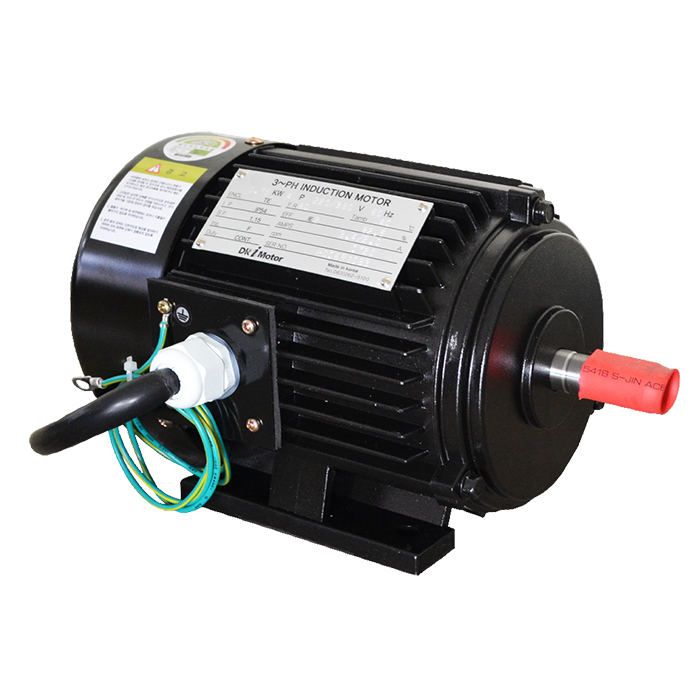

프리미엄 내열용 3상 유도전동기
프리미엄 내열용 3상 유도전동기
| 특징 | – 국내 및 국제규격(KS, JIT, IEC, NEMA) 준수 – 대륜산업(주)의 “Life Line T”라인에서 설계 시험-안전 시험-내구성 시험을 거친 고효율 전동기 – 전문기관의 품질 검증 완료 · 공인기관(KTC, 한국에너지공단)의 품질시험 검증 · 대륜산업(주)의 22년 Fan Sets 생산, 원천기술로 설계 · 높은 효율, 정밀 가공, 유연한 호환성으로 편리성을 높인 저비용 전동기 |
| 용도 | – NEMA DESIGN B 또는 NEMA DESIGH C Toque Motor – 프리미엄 에너지 관리공단 인증 높은 신뢰성을 요하는 저비용 설비 – Fan, Blower, Pump, Compressor, Conveyor, 공작기계, 소방펌프, 건조시스템, 공조시스템 |
특성 및 사양
| FR.NO. | Souolce extraction type |
Shaft end | Terminal box | Bearing | Weight (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4P | 6P | ØD | F | GD | GE | AD | ØKD | Opposite operation side |
Operation side | ||
| 80 | 0.75 | 0.4/0.55 | 19j6 | 6 | 6 | 3.5 | 142 | 21 | 6203 | 6204 | 15 |
| 90 | 1.5 | 0.75 | 24j6 | 8 | 7 | 4 | 152 | 21 | 6204 | 6205 | 20 |
| 100 | 2.2 | 1.5 | 28j6 | 8 | 7 | 4 | 160 | 21 | 6205 | 6206 | 30 |
| 112 | 3.7 | 2.2 | 28j6 | 8 | 7 | 4 | 171 | 21 | 6205 | 6206 | 40 |
| 132S | 5.5 | 3.7 | 38k6 | 10 | 8 | 5 | 216 | 28 | 6206 | 6208 | 55 |
| 132M | 7.5 | 5.5 | 38k6 | 10 | 8 | 5 | 216 | 28 | 6206 | 6208 | 65 |
1. 상기 제원은 규격개정, 품질, 성능향상, 제품개선을 위하여 예고없이 상황에 따라 변경될 수 있습니다.
2. 일부 규격(2P, FR.63)은 사전 SPEC 협의 후 생산합니다. 사전 협의 요청시 우선순으로 임하겠습니다.
3. 정격 출력[KW]은 KS C 4202, IEC 60034-30 참조하였습니다.
| FR.NO. | A | AA | AB | AC | B | BB | BA | L | LD | C | E | HA | HB | ØK | H | FIG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 125 | 33 | 157 | 172 | 100 | 35 | 132 | 274 | 140 | 50 | 40 | 11 | 165 | 10 | 80 | Ⅱ |
| 90 | 140 | 35 | 175 | 194 | 125 | 50 | 154 | 322 | 168.5 | 56 | 50 | 10 | 187 | 10 | 90 | Ⅱ |
| 100 | 160 | 45 | 210 | 208 | 140 | 35 | 173 | 359 | 193 | 63 | 60 | 12 | 209 | 12 | 100 | Ⅱ |
| 112 | 190 | 40 | 230 | 229 | 140 | 45 | 168 | 371 | 200 | 70 | 60 | 12 | 224 | 12 | 112 | Ⅱ |
| 132S | 216 | 45 | 260 | 263 | 140 | 82 | 224 | 494 | 258 | 89 | 80 | 15 | 263 | 12 | 132 | Ⅲ |
| 132M | 216 | 45 | 260 | 263 | 178 | 82 | 224 | 494 | 258 | 89 | 80 | 15 | 263 | 12 | 132 | Ⅳ |
인증서
| 인증서명 | 인증기관 | 인증대상 | 인증기간 | 첨부 |
| 내열용 모터 시험성적서(T2019-04249) | 한국기계전기전자시험연구원 | HDR2.2-4 | 2019-05-08 |  |
