환기팬(방폭용)

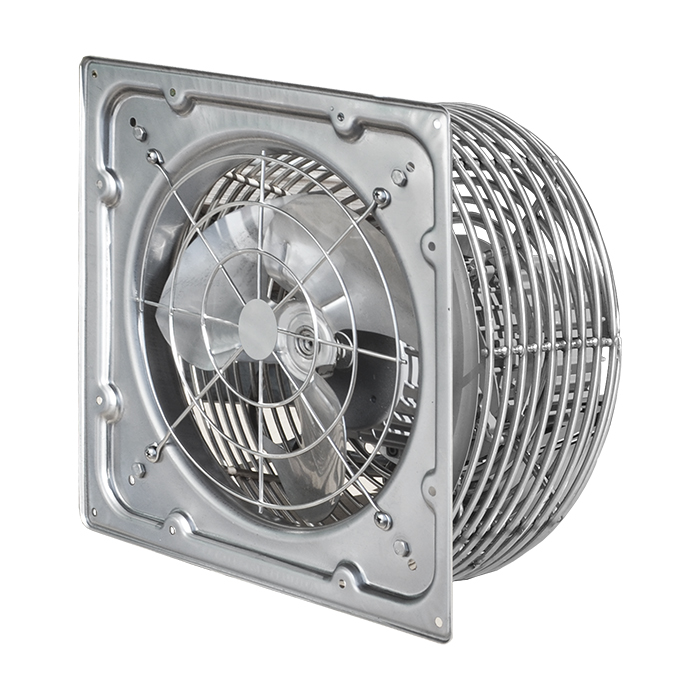

환기팬(방폭용)
| 특징 | – 일반적인 실내환기용으로 구조가 간단하고 설치가 용이 – 벨마우스방식을 채택하여 급기 및 배기효과를 극대화 – 방폭모터를 채용한 환풍기로써 방폭 등급별 제작이 가능하며 환풍기 전면에 셔터 부착(옵션) 가능 – 방폭팬은 불꽃 또는 아크의 발생 또는 고온이 되어 점화원이 되지 않도록 하는 조치를 강구하는 방법으로 – 내압방폭구조, 안전방폭구조 및 방폭구조로 구분 – 주문시 방폭 등급 협의 요망 |
| 용도 | – 일반사업장 식당, 주방, 창고, 지하실, 주유소 등 – 폭발위험이 있는 장소 |
특성 및 사양
| Model No. | 방폭인증번호 | 방폭등급 | Impeller size (mm) |
Max Air Volume (㎥/h) |
Volt (V) |
Poles (P) |
Input (W) |
Plan (PDF) |
Test Report (PDF) |
|---|---|---|---|---|---|---|---|---|---|
| DR-F30DSH | Exd ⅡB T4 | 300 | 1,980 | 1 | 220 | 400 | |||
| DR-F30DTH | 3 | 220/380 | |||||||
| DR-F35DSH | 350 | 2,900 | 1 | 220 | |||||
| DR-F35DTH | 3 | 220/380 | |||||||
| DR-F40DSH | 400 | 4,320 | 1 | 220 | |||||
| DR-F40DTH | 3 | 220/380 | |||||||
| DR-F45DSH | 450 | 7,600 | 1 | 220 | |||||
| DR-F45DTH | 3 | 220/380 | |||||||
| DR-F50FSH | 500 | 11,000 | 1 | 220 | 750 | ||||
| DR-F50FTH | 3 | 220/380 |
| Model No. | 방폭인증번호 | 방폭등급 | Impeller size (mm) |
Max Air Volume (㎥/h) |
Power Consumption (W) |
Phase (∮) |
Volt (V) |
Poles (P) |
Plan (PDF) |
Test Report (PDF) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | |||||||||
| DR-ExC DF20DSH | 19-AV2BO-0549 | Exd ⅡC T4 | 200 | 700 | 900 | 87 | 104 | 1 | 220 | 4 | ||
| DR-ExC DF25DSH | 250 | 1,280 | 1,540 | 95 | 113 | |||||||
| DR-ExC DF30DSH | 300 | 1,570 | 1,880 | 97 | 115 | |||||||
| DR-ExC DF35DSH | 350 | 2,340 | 2,820 | 112 | 133 | |||||||
| DR-ExC DF40DSH | 400 | 3,080 | 3,700 | 136 | 162 | |||||||
인증서
| 인증서명 | 인증기관 | 인증대상 | 인증기간 | 첨부 |
| KCs 안전인증서 | 한국산업안전보건공단 | 방폭구조 전기기계ㆍ기구(방폭형 고압환기팬) | 2019-12-02 |  |
