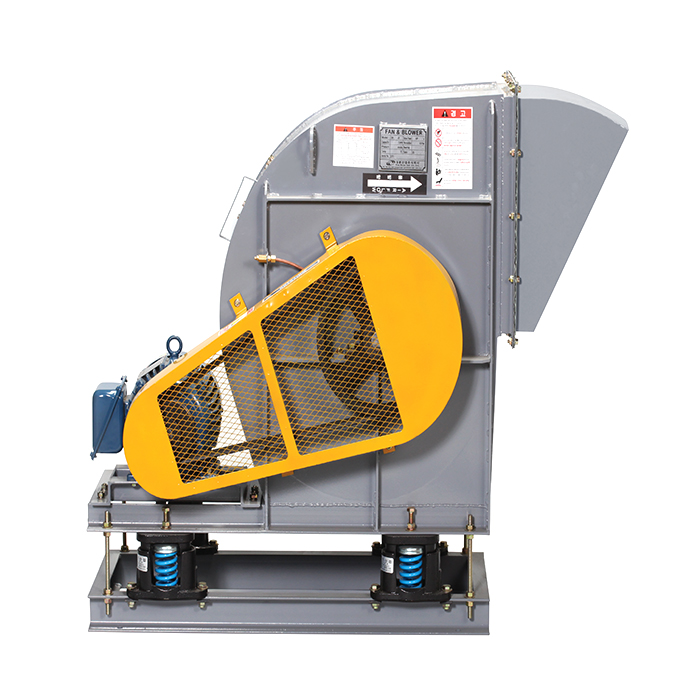

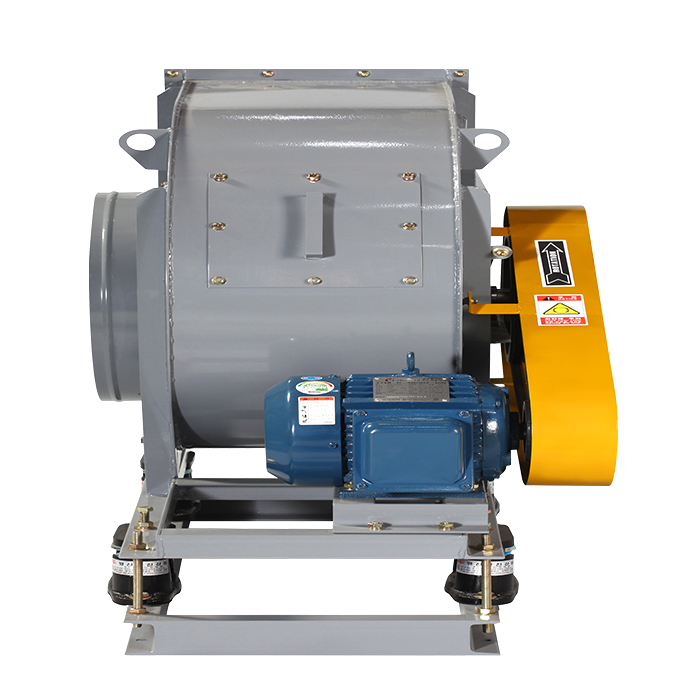

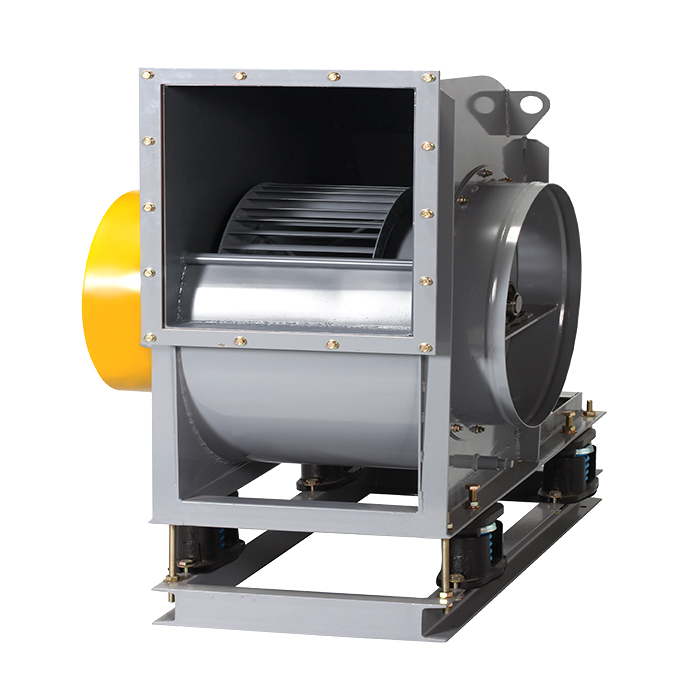

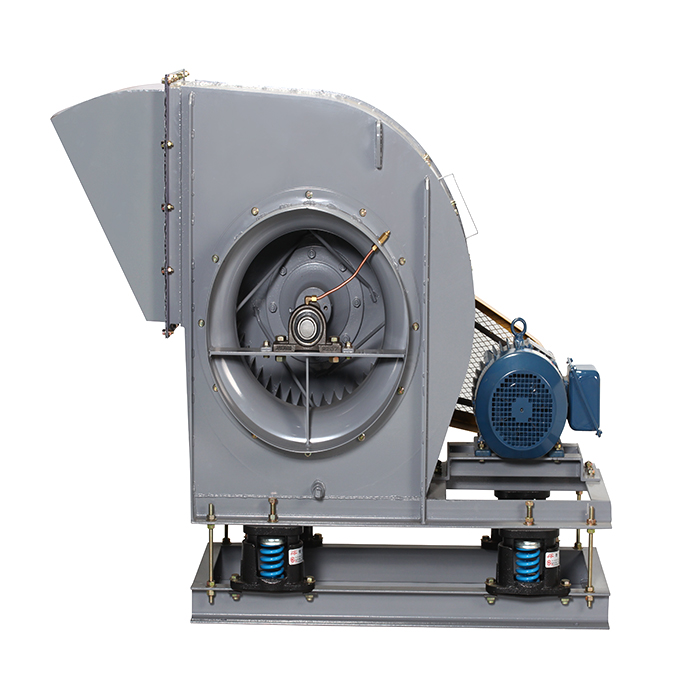

벨트구동형 시로코팬

특징	– 익 현장이 짧으며 날개폭이 넓고 익수가 많음 – 같은 주속도의 다른 FAN보다 풍량이 많음 – 풍압 60mmAq 이하의 저압에서 저속으로 정숙운전이 가능함 – 특성곡선상의 정압곡선이 다른 원심형 송풍기에 비하여 완만하기 때문에 풍량변동에 대한 풍압의 변화가 적고, 따라서 여러개의 급ㆍ배기할 경우, 그 일부를 폐쇄하여도 큰 영향을 받지 않음 – 일정회전수 아래에서 소요동력이 풍량의 증가에 따라서 점차 증가됨 – 다른 원심형 송풍기에 비하여 가격이 저렴함

용도	– 일반 급ㆍ배기, 송풍 난방, 냉방, 공조용등 그 사용범위가 매우 넓음

형상	– IMPELLER FORWARD CURVE TYPE (전곡형)

편흡입

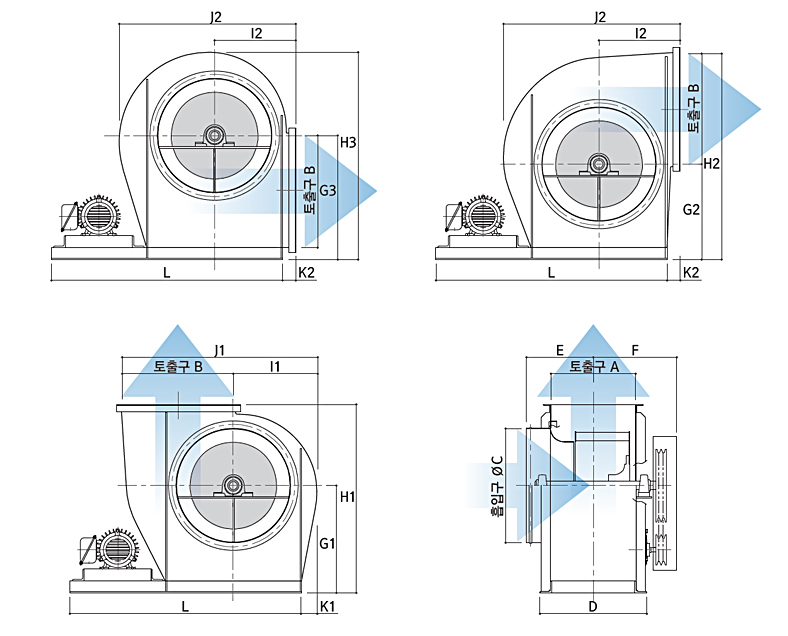

특성 및 사양

모델명(편흡입)	토출구		흡입구	FAN 베이스 폭	FAN 폭		센터높이			FAN 높이			FAN 상부 길이				FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-SF#2SD	240	305	320	328	220	300	320	290	370	570	595	610	240	250	545	520	35	45	860
DR-SF#2.5SD	300	380	400	388	250	330	385	345	440	680	725	735	295	295	675	630	50	50	940
DR-SF#3SD	360	460	480	448	280	360	450	400	520	790	860	870	350	340	810	740	65	55	1,020
DR-SF#3.5SD	420	535	560	508	310	390	520	460	595	910	995	1,005	410	390	945	860	75	55	1,120
DR-SF#4SD	480	610	640	560	340	420	610	540	695	1,055	1,150	1,160	465	445	1,075	980	85	65	1,260
DR-SF#4.5SD	540	690	720	620	370	450	680	600	775	1,175	1,290	1,300	525	495	1,215	1,100	95	65	1,460
DR-SF#5SD	600	760	800	680	400	480	745	655	845	1,295	1,415	1,425	580	550	1,340	1,220	100	70	1,560
일반	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-SF#5.5SD	660	840	880	740	430	600	805	705	925	1,395	1,545	1,555	630	590	1,470	1,320	105	65	1,650
DR-SF#6SD	730	915	960	830	485	675	895	785	1,025	1,545	1,700	1,710	685	650	1,600	1,445	135	100	1,750
DR-SF#7SD	845	1,065	1,120	945	542	755	1,025	895	1,175	1,765	1,960	1,970	795	740	1,860	1,665	120	65	2,000
DR-SF#8SD	965	1,220	1,280	1,090	603	830	1,190	1,040	1,359	2,060	2,260	2,270	910	870	2,130	1,930	165	120	2,200
DR-SF#9SD	1,080	1,370	1,440	1,210	660	860	1,320	1,150	1,510	2,280	2,520	2,530	1,020	960	2,390	2,150	170	110	2,400
DR-SF#10SD	1,200	1,525	1,600	1,330	725	910	1,480	1,285	1,685	2,530	2,785	2,795	1,125	1,050	2,650	2,375	185	100	2,700
DR-SF#11SD	1,320	1,675	1,760	1,470	810	990	1,575	1,395	1,835	2,725	3,070	3,080	1,235	1,150	2,910	2,605	195	100	2,900
DR-SF#12SD	1,440	1,830	1,920	1,590	870	1,050	1,735	1,490	1,990	2,975	3,320	3,330	1,330	1,240	3,160	2,810	190	90	3,200

양흡입

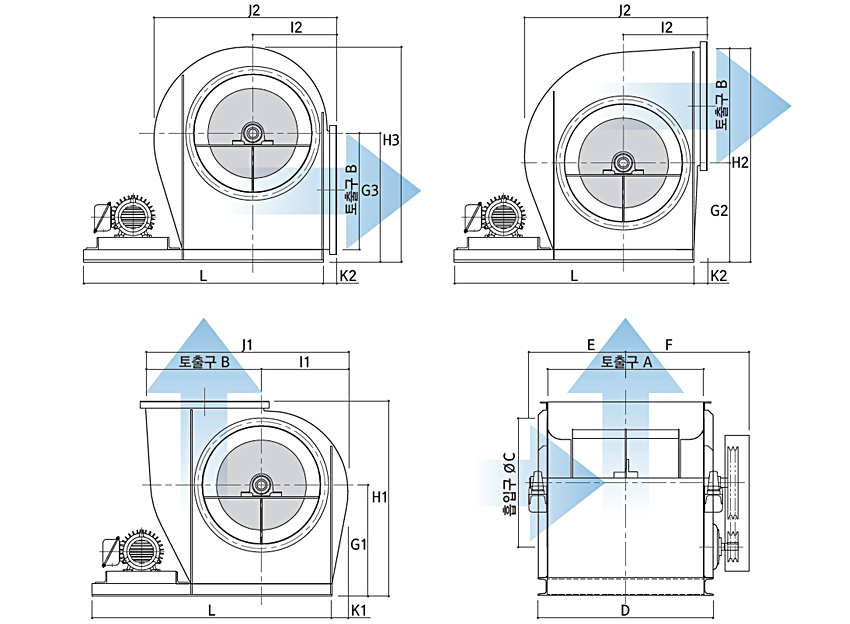

특성 및 사양

모델명(양흡입)	토출구		흡입구	FAN 베이스 폭	FAN 폭		센터높이			FAN 높이			FAN 상부 길이				FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-SF#2DD	440	305	320	520	298	400	345	315	395	595	620	635	240	250	545	520	35	45	860
DR-SF#2.5DD	550	380	400	30	353	455	410	370	465	705	750	760	295	295	675	630	50	50	940
DR-SF#3DD	660	460	480	740	408	510	475	425	545	815	885	895	350	340	810	740	65	55	1020
DR-SF#3.5DD	770	535	560	850	463	585	545	485	615	935	1020	1030	410	390	945	860	75	55	1120
DR-SF#4DD	880	610	640	960	518	650	610	540	695	1055	1150	1160	465	445	1075	980	85	65	1260
DR-SF#4.5DD	990	690	720	1070	573	705	680	600	775	1175	1290	1300	525	495	1215	1100	95	65	1460
DR-SF#5DD	1100	760	800	1200	653	800	770	680	870	1320	1440	1450	580	550	1340	1220	100	70	1560
일반	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-SF#5.5DD	1100	840	880	1200	650	770	830	730	950	1420	1570	1580	620	590	1460	1320	105	65	1700
DR-SF#6DD	1200	915	960	1300	700	840	895	785	1025	1545	1700	1710	675	650	1590	1445	135	100	1750
DR-SF#7DD	1400	1065	1120	1530	805	960	1050	920	1200	1790	1985	1995	785	740	1850	1665	120	65	2050
DR-SF#8DD	1600	1220	1280	1730	930	1100	1190	1035	1355	2060	2255	2265	900	870	2120	1930	160	120	2300
DR-SF#9DD	1800	1370	1440	1950	1030	1210	1345	1170	1530	2305	2540	2550	1010	960	2380	2150	170	110	2600
DR-SF#10DD	2000	1525	1600	2150	1130	1310	1480	1285	1685	2530	2810	2820	1125	1050	2650	2375	185	100	2800
DR-SF#11DD	2200	1675	1760	2350	1250	1430	1575	1395	1835	2725	3070	3080	1235	1150	2910	2605	195	100	3000
DR-SF#12DD	2,400	1,830	1,920	2,550	1,350	1,530	1,735	1,540	2,040	2,975	3,320	3,330	1,330	1,240	3,160	2,810	190	90	3,250

인증서

인증서명	인증기관	인증대상	인증기간	첨부
AMCA	AIR MOVEMENT AND CONTROL ASSOCIATION INTERNATIONAL, INC.	DR-SFD(DR-SF#2DD,SD) DR-SFD(DR-SF#2.5DD,SD) DR-SFD(DR-SF#3DD,SD) DR-SFD(DR-SF#3.5DD,SD) DR-SFD(DR-SF#4DD,SD) DR-SFD(DR-SF#4.5DD,SD) DR-SFD(DR-SF#5DD,SD)	2016-07-11
KARSE 인증서	한국설비기술협회	SF#SD, SF#DD	2020-05-18~2023-05-17

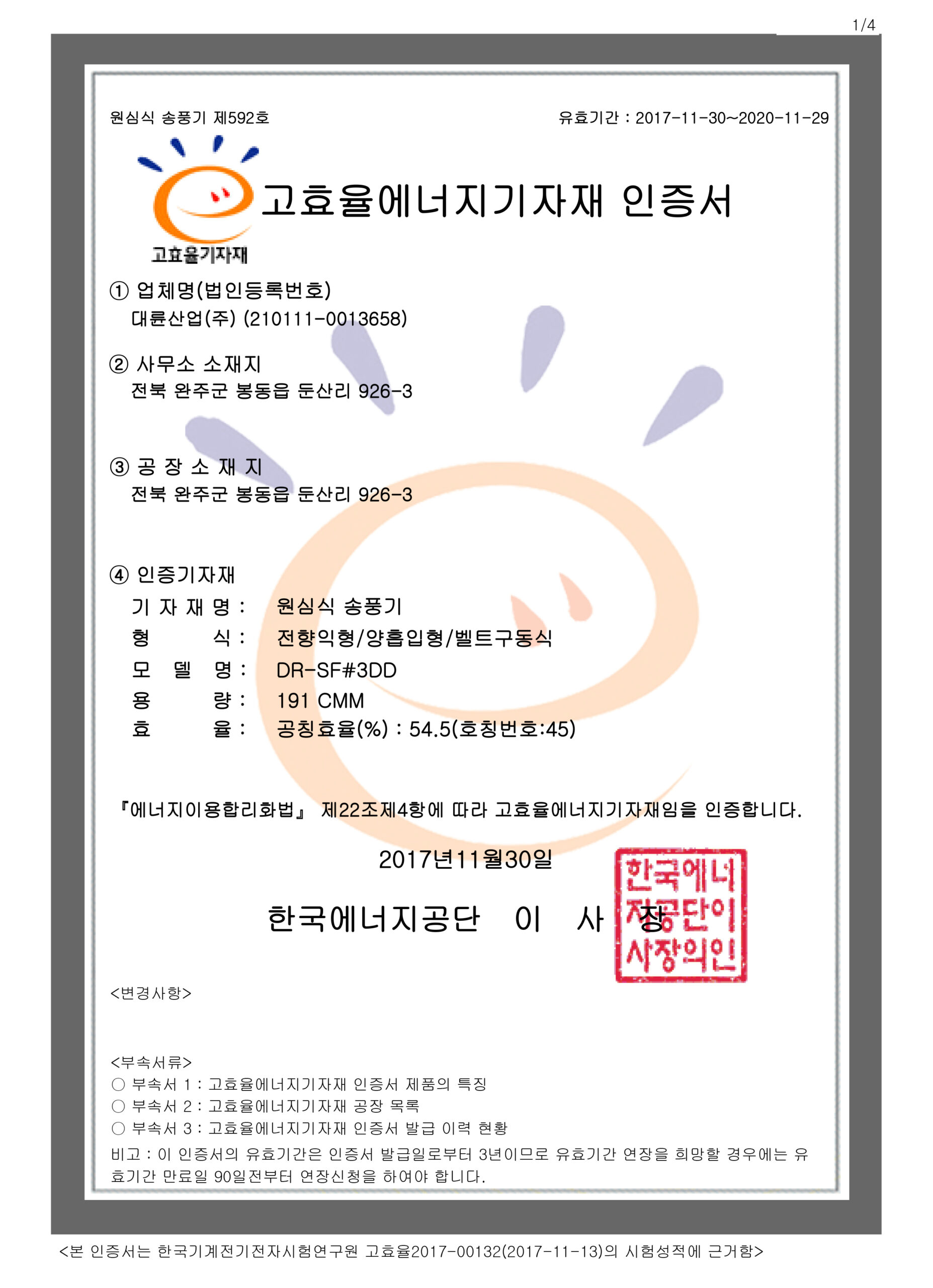

고효율에너지기자재 인증서	한국에너지공단	원심식 송풍기(DR-SF#3DD)	2017-11-30~2020-11-20

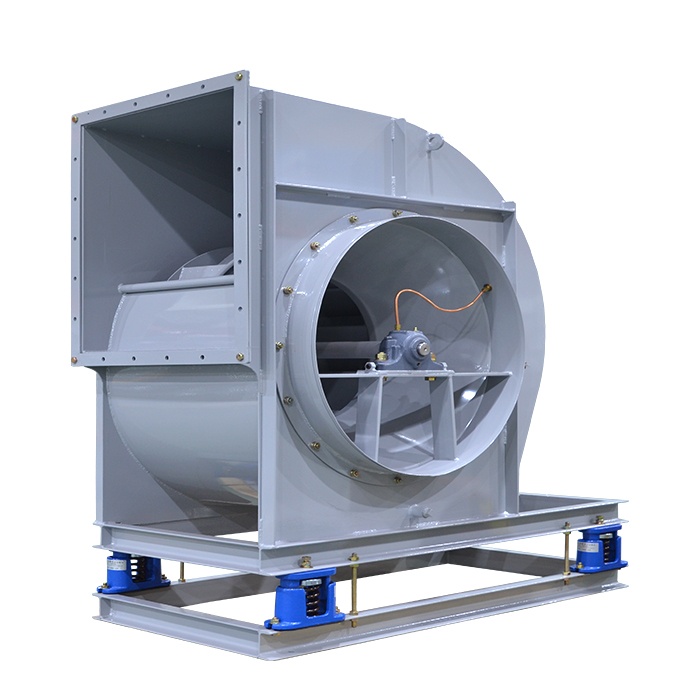

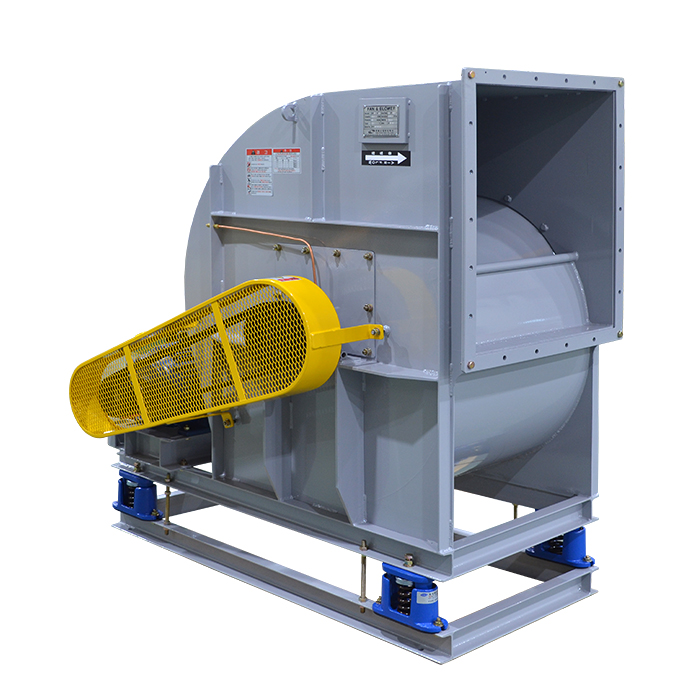

벨트구동형 에어포일팬

특징	• BLADE 단면은 익형을 채용했으므로 익근차내의 공기난류가 적어 소음이 적고 정숙한 운전이 가능 • 고효율이므로 MOTOR 용량이 적어 운전비가 경제적임 • LIMIT LOAD 특성 (일정 회전수 아래에서는 소요동력이 최대점이 있으므로 그 점에서 풍량이 다시 증가해도 소요동력은 증가하지 않고 오히려 감소)이 있으므로 과부화율이 적음 • 50~200mmAq의 비교적 높은 정압으로 설계되었으며 100~150mmAq의 범위에서 최대의 기능을 발휘함

용도	– 일반 급ㆍ배기, 송풍 난방, 냉방, 공조용등 그 사용범위가 매우 넓음

형상	IMPELLER AIRFOIL TYPE (익형)

사용설명서

편흡입

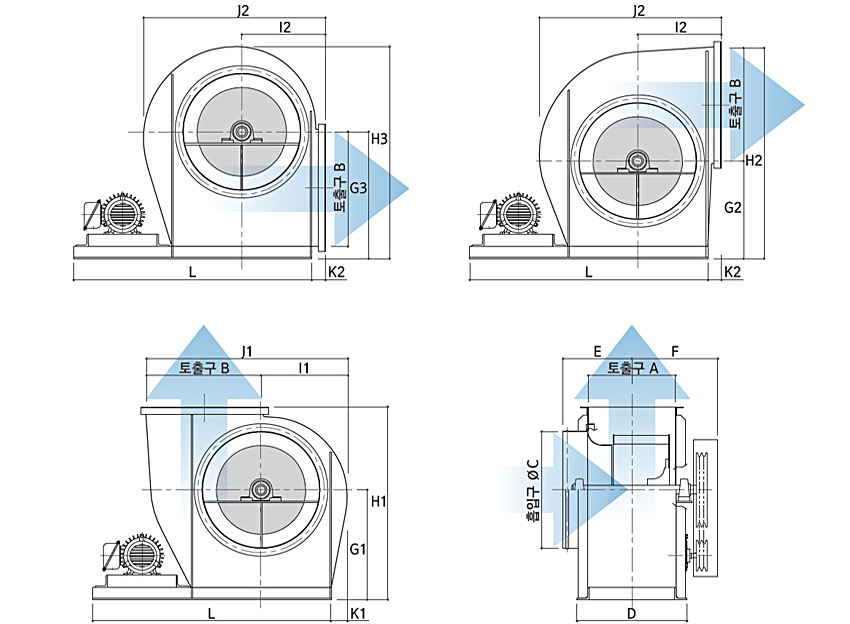

특성 및 사양

모델명(편흡입)	토출구		흡입구	FAN 베이스 폭	FAN 폭		센터높이			FAN 높이			FAN 상부 길이				FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-AF#2SD	240	305	320	328	220	320	320	290	370	570	595	610	240	250	545	520	35	45	860
DR-AF#2.5SD	300	380	400	388	250	350	385	345	440	680	725	735	295	295	675	630	50	50	940
DR-AF#3SD	360	460	480	440	280	380	450	400	520	790	860	870	350	340	810	740	65	55	1,070
DR-AF#3.5SD	420	535	560	500	310	410	520	460	595	910	995	1,005	410	390	945	860	75	55	1,170
DR-AF#4SD	480	610	640	560	340	490	610	540	695	1,055	1,150	1,160	465	445	1,075	980	85	65	1,360
DR-AF#4.5SD	540	690	720	620	370	520	680	600	775	1,175	1,290	1,300	525	495	1,215	1,100	95	65	1,460
DR-AF#5SD	600	760	800	700	400	550	770	680	870	1,320	1,440	1,450	580	550	1,340	1,220	100	70	1,610
일반	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-AF#5.5SD	660	840	880	760	430	600	830	730	950	1,420	1,570	1,580	630	590	1,470	1,320	105	65	1,700
DR-AF#6SD	730	915	960	830	485	675	895	785	1,025	1,545	1,700	1,710	685	650	1,600	1,445	135	100	1,750
DR-AF#7SD	845	1,065	1,120	945	542	755	1,025	895	1,175	1,765	1,960	1,970	795	740	1,860	1,665	120	65	2,050
DR-AF#8SD	965	1,220	1,280	1,090	603	830	1,190	1,040	1,359	2,060	2,260	2,270	910	870	2,130	1,930	165	120	2,200
DR-AF#9SD	1,080	1,370	1,440	1,230	660	850	1,345	1,145	1,505	2,305	2,540	2,550	1,010	960	2,380	2,150	170	110	2,500
DR-AF#10SD	1,200	1,525	1,600	1,350	725	910	1,480	1,285	1,685	2,530	2,810	2,820	1,125	1,050	2,650	2,375	185	100	2,700
DR-AF#11SD	1,320	1,675	1,760	1,470	810	990	1,575	1,395	1,835	2,725	3,070	3,080	1,235	1,150	2,910	2,605	195	100	3,000
DR-AF#12SD	1,440	1,830	1,920	1,590	870	1,050	1,735	1,490	1,990	2,975	3,320	3,330	1,330	1,240	3,160	2,810	190	90	3,200

양흡입

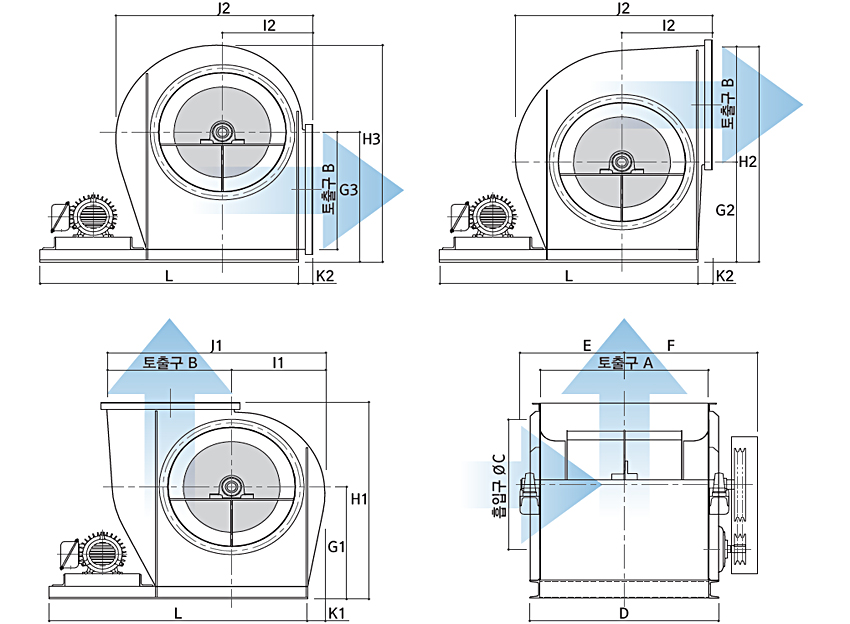

특성 및 사양

모델명(양흡입)	토출구		흡입구	FAN 베이스 폭	FAN 폭		센터높이			FAN 높이			FAN 상부 길이				FAN 베이스 길이
AMCA, KARSE 인증	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-AF#2DD	440	305	320	520	306	400	345	315	395	595	620	635	240	250	545	520	35	45	910
DR-AF#2.5DD	550	380	400	630	361	455	410	370	465	705	750	760	295	295	675	630	50	50	990
DR-AF#3DD	660	460	480	740	419	560	475	425	545	815	885	895	350	340	810	740	65	55	1,170
DR-AF#3.5DD	770	535	560	850	474	615	545	485	620	935	1020	1030	410	390	945	860	75	55	1,270
DR-AF#4DD	880	610	640	960	541	680	610	540	695	1055	1150	1160	465	445	1075	980	85	65	1,410
DR-AF#4.5DD	990	690	720	1070	596	735	680	600	775	1175	1290	1300	525	495	1215	1100	95	65	1,560
DR-AF#5DD	1100	760	800	1200	669	805	770	680	870	1320	1440	1450	580	550	1340	1220	100	70	1,660
일반	A	B	C	D	E	F	G1	G2	G3	H1	H2	H3	I1	I2	J1	J2	K1	K2	L
DR-AF#5.5DD	1100	840	880	1200	660	770	830	730	950	1420	1570	1580	620	590	1460	1320	105	65	1,750
DR-AF#6DD	1200	915	960	1300	720	840	895	785	1025	1545	1700	1710	675	650	1590	1445	135	100	1,800
DR-AF#7DD	1400	1065	1120	1530	820	960	1050	920	1200	1790	1985	1995	785	740	1850	1665	120	65	2,150
DR-AF#8DD	1600	1220	1280	1730	940	1100	1190	1035	1355	2060	2255	2265	900	870	2120	1930	160	120	2,400
DR-AF#9DD	1800	1370	1440	1950	1050	1210	1345	1170	1530	2305	2540	2550	1010	960	2380	2150	170	110	2,600
DR-AF#10DD	2000	1525	1600	2150	1175	1310	1480	1285	1685	2530	2810	2820	1125	1050	2650	2375	185	100	2,850
DR-AF#11DD	2200	1675	1760	2350	1280	1430	1575	1395	1835	2725	3070	3080	1235	1150	2910	2605	195	100	3,150
DR-AF#12DD	2,400	1,830	1,920	2,550	1,380	1,530	1,735	1,540	2,040	2,975	3,320	3,330	1,330	1,240	3,160	2,810	190	90	3,350

인증서

인증서명	인증기관	인증대상	인증기간	첨부
AMCA	AIR MOVEMENT AND CONTROL ASSOCIATION INTERNATIONAL, INC.	DR-AFD(DR-AF#2DD,SD) DR-AFD(DR-AF#2.5DD,SD) DR-AFD(DR-AF#3DD,SD) DR-AFD(DR-AF#3.5DD,SD) DR-AFD(DR-AF#4DD,SD) DR-AFD(DR-AF#4.5DD,SD) DR-AFD(DR-AF#5DD,SD)	2016-07-11
KARSE 인증서	한국설비기술협회	AF#SD, AF#DD	2020-05-18~2023-05-17

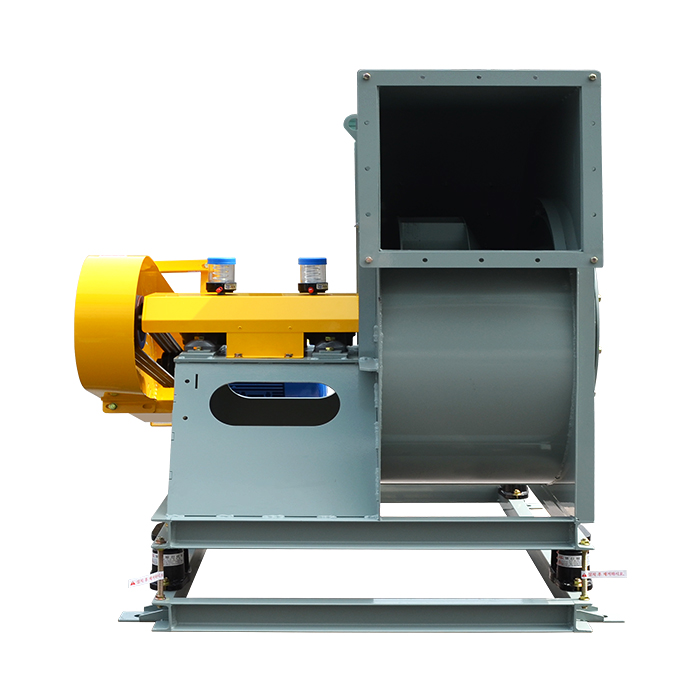

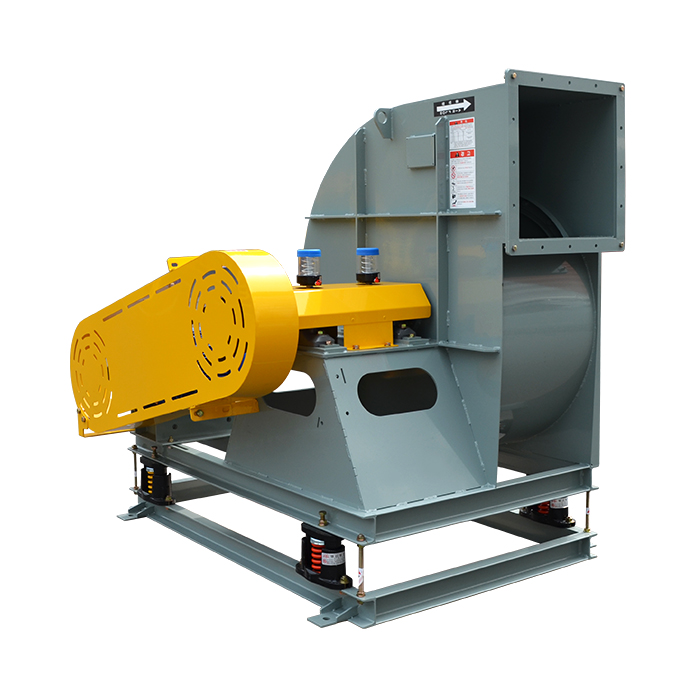

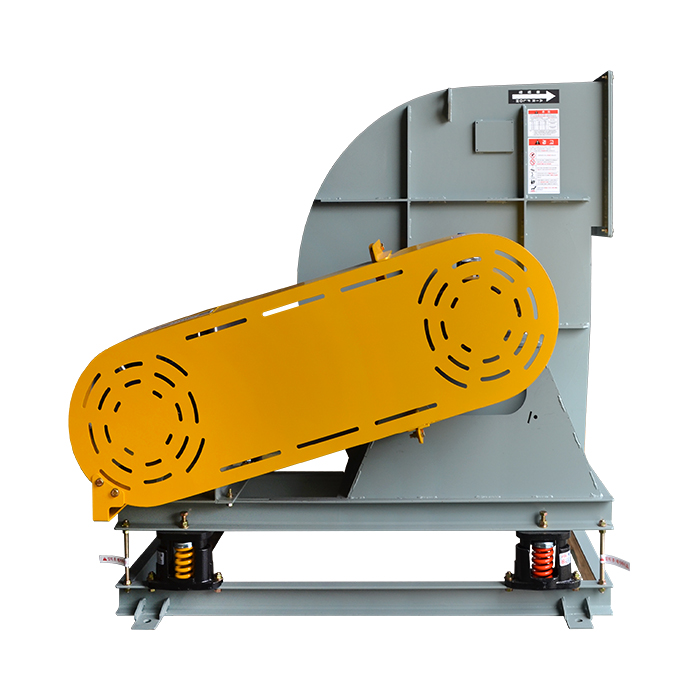

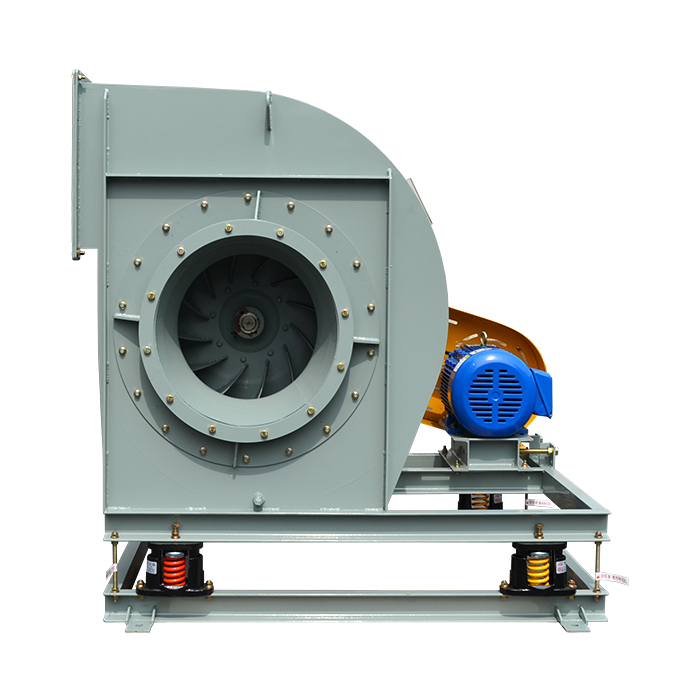

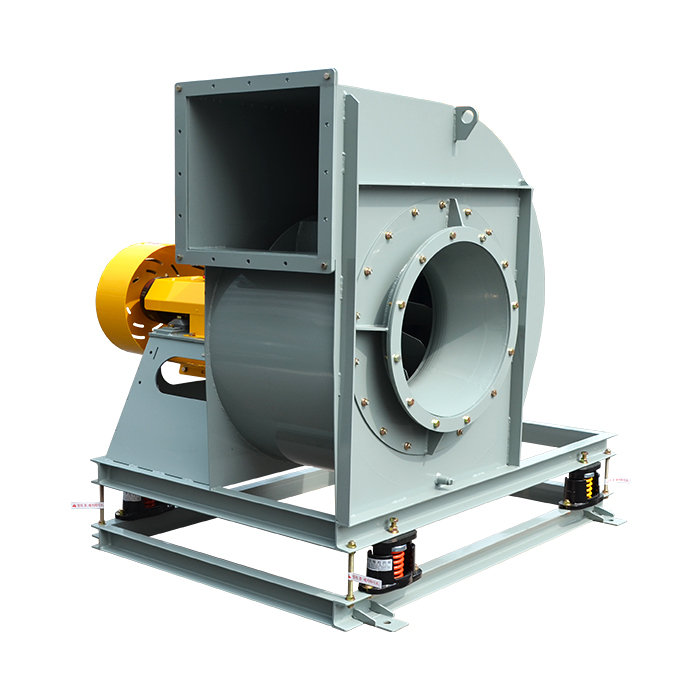

벨트구동형 터보팬

특징	• 풍량은 TURBO BLOWER보다 대용량의 기체를 효율적으로 송·배풍함 • 150~1000mmAq의 고풍압에 적당함 • IMPELLER 구조가 강대하면서 견고하며 유체역학적으로도 무리가 없으므로 높은 효율과 고속회전이 가능하여 광범위한 용도에 사용됨 특히 대형구조가 가능하며 사용상태에 따라 회전수 변경이 용이함

용도	• BOILER의 송·배풍용, PULP 제지공업, 집진장치, 일반화학공업, 공기전송장치, CEMENT 공업 등 각종 산업용에 널리 쓰임

형상	• IMPELLER BACKWARD CURVE TYPE (후곡형)

사용설명서

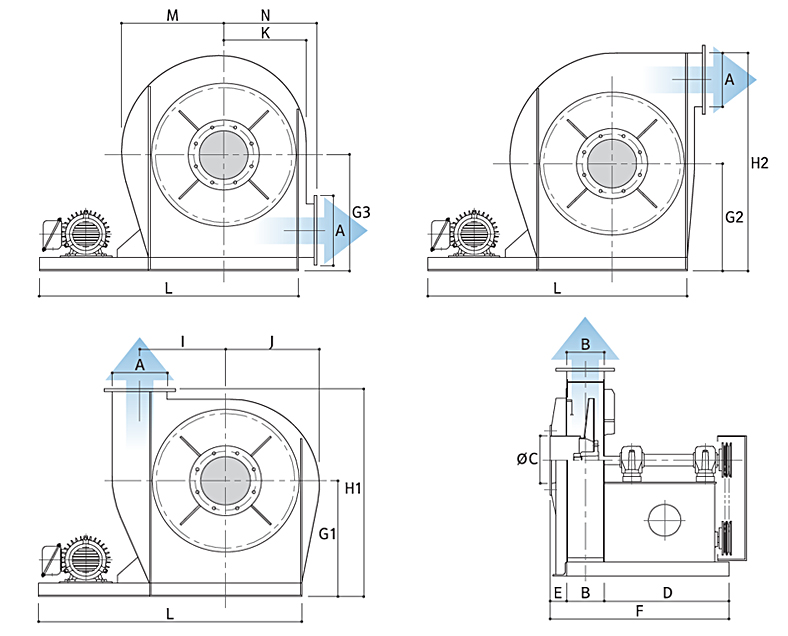

편흡입

특성 및 사양

모델명(편흡입)	A	B	C	B	D	E	F	G1	G2	G3	H1	H2	I	J	K	O	N	L
모델명(편흡입)	토출구		흡입구	FAN 폭				센터높이			FAN 높이		FAN 상부 길이					FAN 베이스 길이
DR-TF#2SS	200	140	200	140	446	60	646	320	290	365	570	595	205	240	210	270	250	360
DR-TF#2.5SS	250	175	250	175	446	60	681	385	345	440	680	725	255	295	255	335	295	440
DR-TF#3SS	300	210	300	210	430	60	700	475	425	545	815	885	310	350	300	400	340	570
DR-TF#3.5SS	350	245	350	245	430	60	735	545	485	620	935	1,020	360	410	350	470	390	670
DR-TF#4SS	400	280	400	280	470	60	810	610	540	695	1,055	1,150	410	465	395	535	445	760
DR-TF#4.5SS	450	315	450	315	535	60	910	680	600	775	1,175	1,290	465	525	445	605	495	860
DR-TF#5SS	500	350	500	350	580	60	1,000	770	680	870	1,320	1,440	510	555	490	670	550	960

인증서

인증서명	인증기관	인증대상	인증기간	첨부
AMCA	AIR MOVEMENT AND CONTROL ASSOCIATION INTERNATIONAL, INC.	DR-TFS(DR-TF#2SS) DR-TFS(DR-TF#2.5SS) DR-TFS(DR-TF#3SS) DR-TFS(DR-TF#3.5SS) DR-TFS(DR-TF#4SS) DR-TFS(DR-TF#4.5SS) DR-TFS(DR-TF#5SS)	2016-07-11
