인라인팬

Products

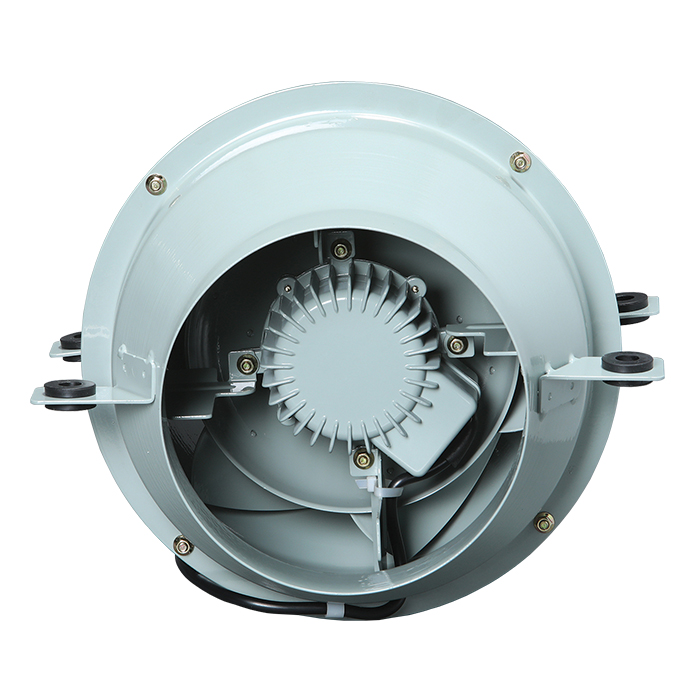

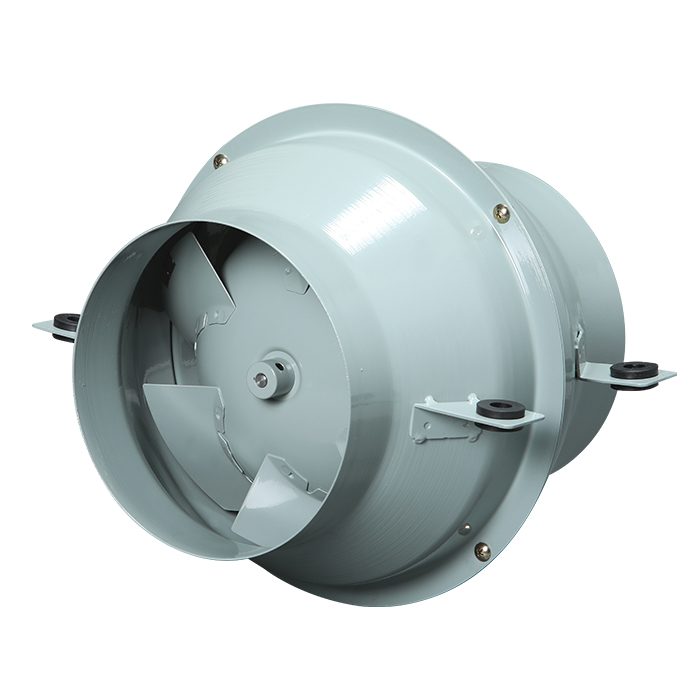

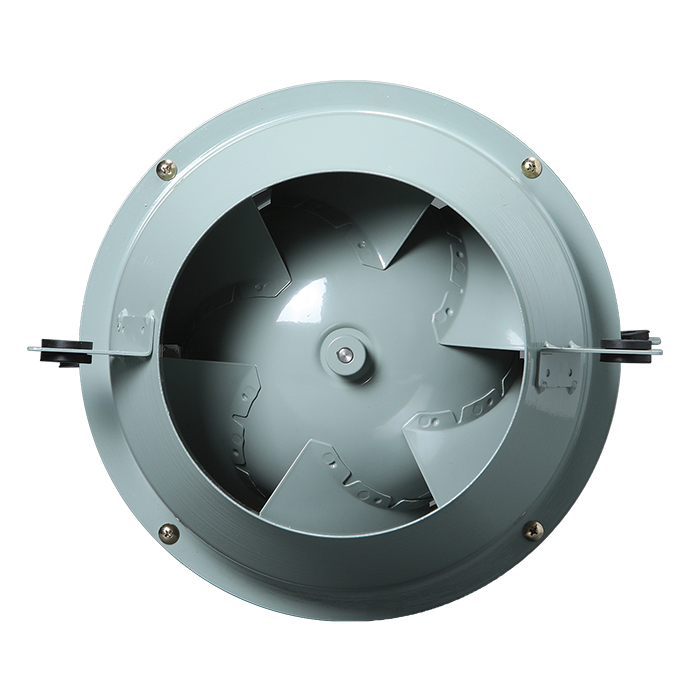

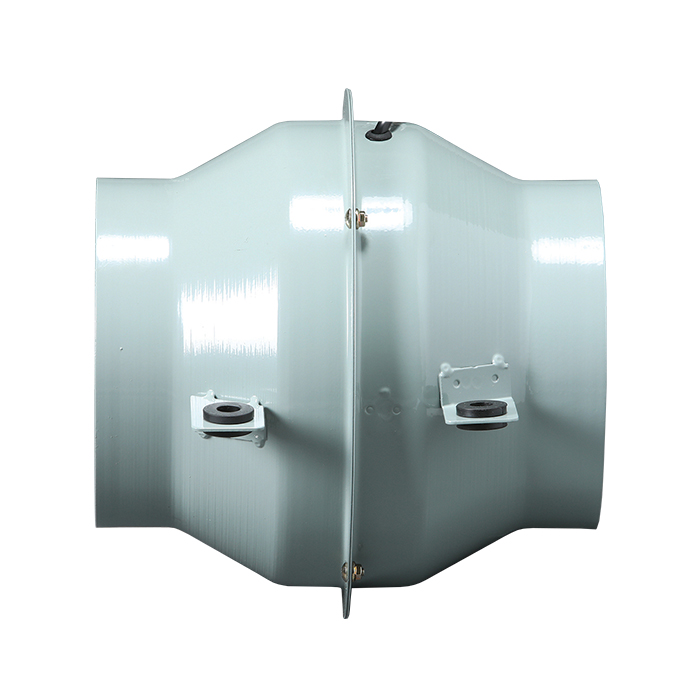

소형

특징	– 저소음형 팬 케이싱 설계로 소음 극소화 – 동일 치수의 흡입 및 토출 플랜지로써 덕트 공사가 용이 – 제품 구조가 견고하며 방진고무 부착으로 진동전달 차단 – 설치 공간이 충분하지 않은 장소에 적합

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송품 및 급배기 시스템 – 기타 국소부위 배기, 환기설비 등

사용설명서

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-FIL15ASA	230	630	34	1	220	2	140	120	0.56	3.8
DR-FIL20ASA	250	900	20			4	65	50	0.22	4.4
DR-FIL25DSA	320	1,500	30				100	90	0.51	6.8
DR-FIL30DSA	350	2,500	46				200	180	0.8	11.5

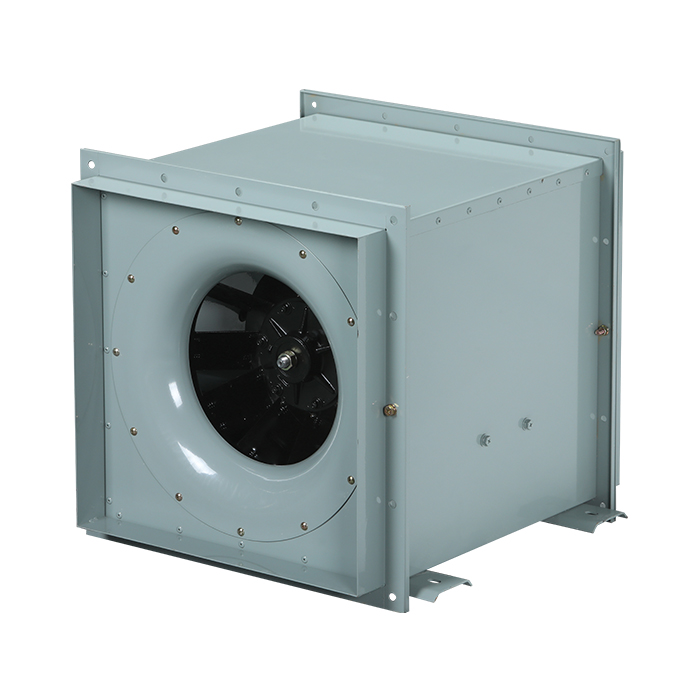

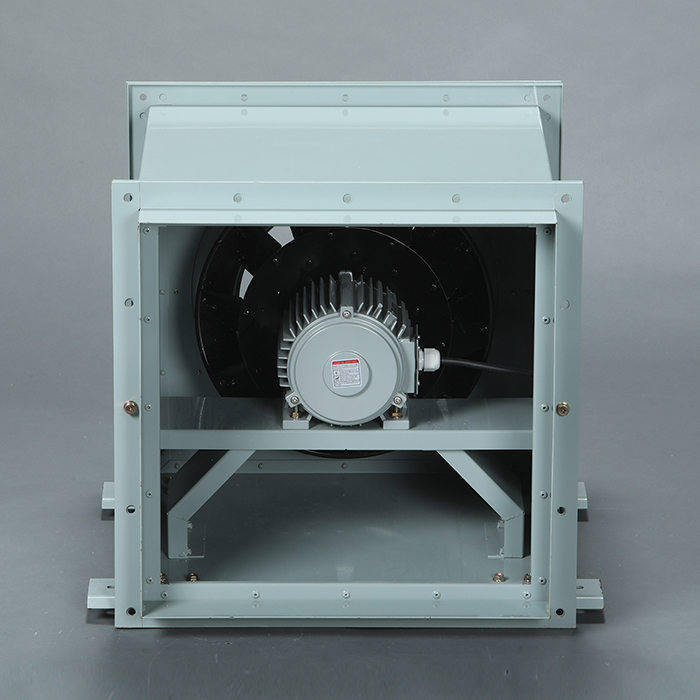

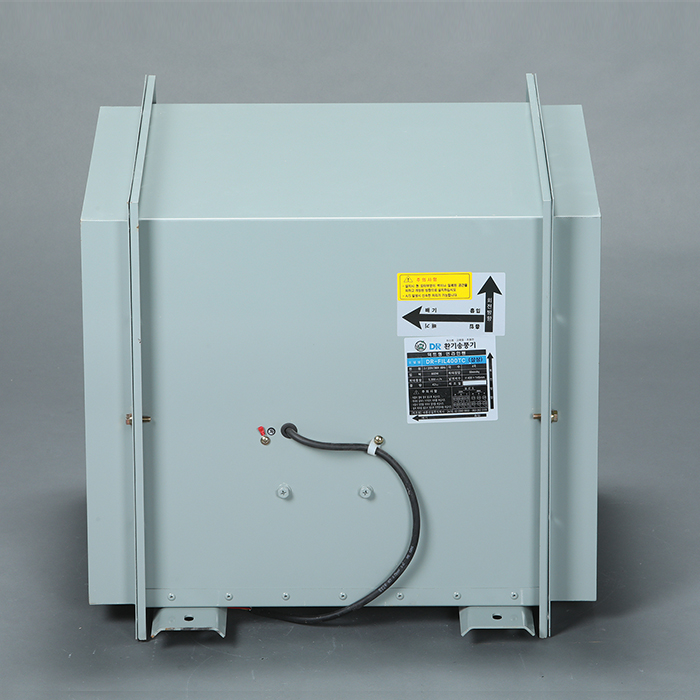

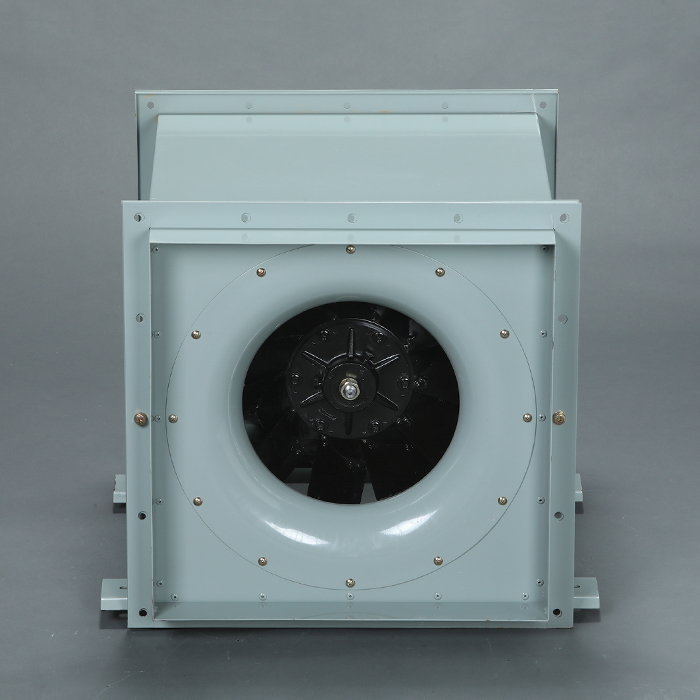

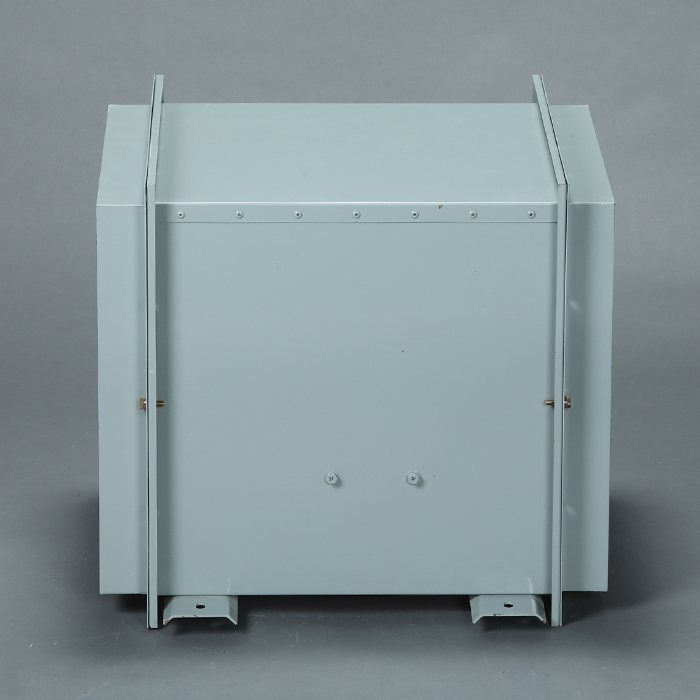

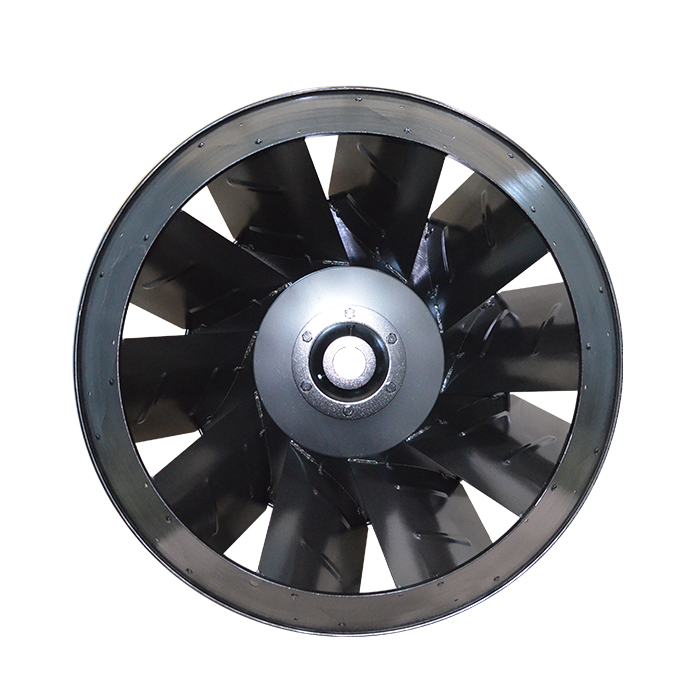

덕트형 일반

특징	– 최적 설계의 케이스 일체형으로 소음과 진동을 최소화 – 저소음(소음재 부착 가능) – 효율성 극대화 – 내식성 증가를 위한 날개 전착도장 ※ SUS 주문제작 가능

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송풍 및 급배기 시스템 – 기타 국소부위 배기, 환기설비

사용설명서

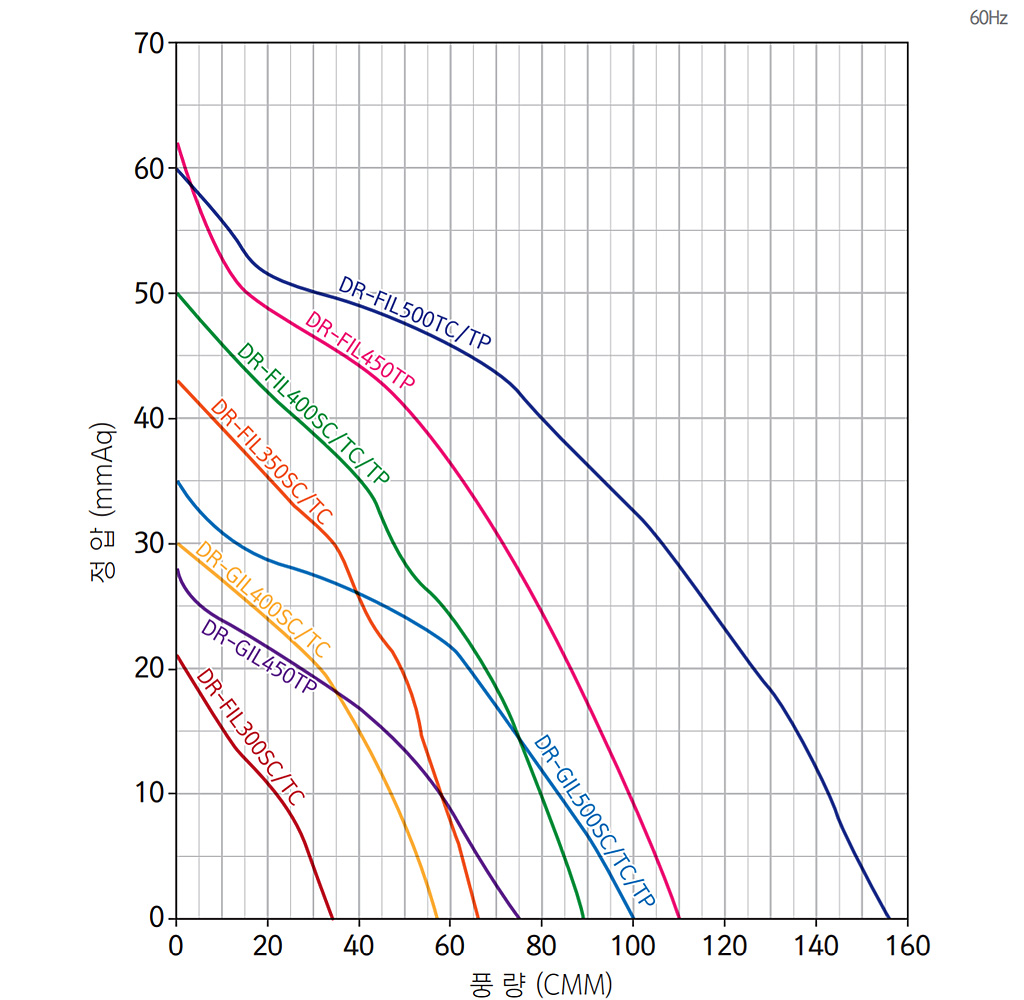

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-FIL300SC	Ø300X112	2,050	21	1	220	4	200	115	0.53	25
DR-FIL300TC	Ø300X112	2,050	21	3	220/380		200	156	1.10/0.62	25
DR-FIL350SC	Ø400X125	3,960	43	1	220		400	408	1.87	40
DR-FIL350TC	Ø400X125	3,960	43	3	220/380		400	391	1.7/0.98	40
DR-GIL400SC	Ø400X155	3,460	30	1	220	6	300	220	0.66	38
DR-GIL400TC		3,460	30	3	220/380	6	300	183	1.16/0.65	38
DR-FIL400SC		5,350	50	1	220	4	600	407	1.86	42
DR-FIL400TC		5,350	50	3	220/380	4	600	489	2.62/1.47	42
DR-GIL500SC	Ø500X183	6,000	35	1	220	6	500	350	1.7	53
DR-GIL500TC		6,000	35	3	220/380	6	500	314	2.7/1.63	53
DR-FIL500TC		9,370	60	3	220/380	4	1300	1,148	4.84/2.72	57

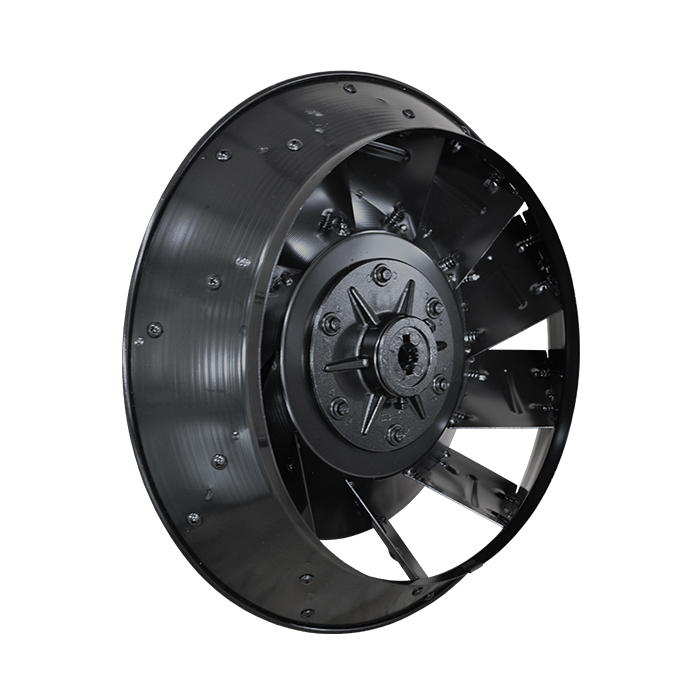

덕트형 프리미엄

특징	– 최적 설계의 케이스 일체형으로 소음과 진동을 최소화 – 저소음(소음재 부착 가능) – 효율성 극대화 – 내식성 증가를 위한 날개 전착도장 ※ SUS 주문제작 가능

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송풍 및 급배기 시스템 – 기타 국소부위 배기, 환기설비

사용설명서

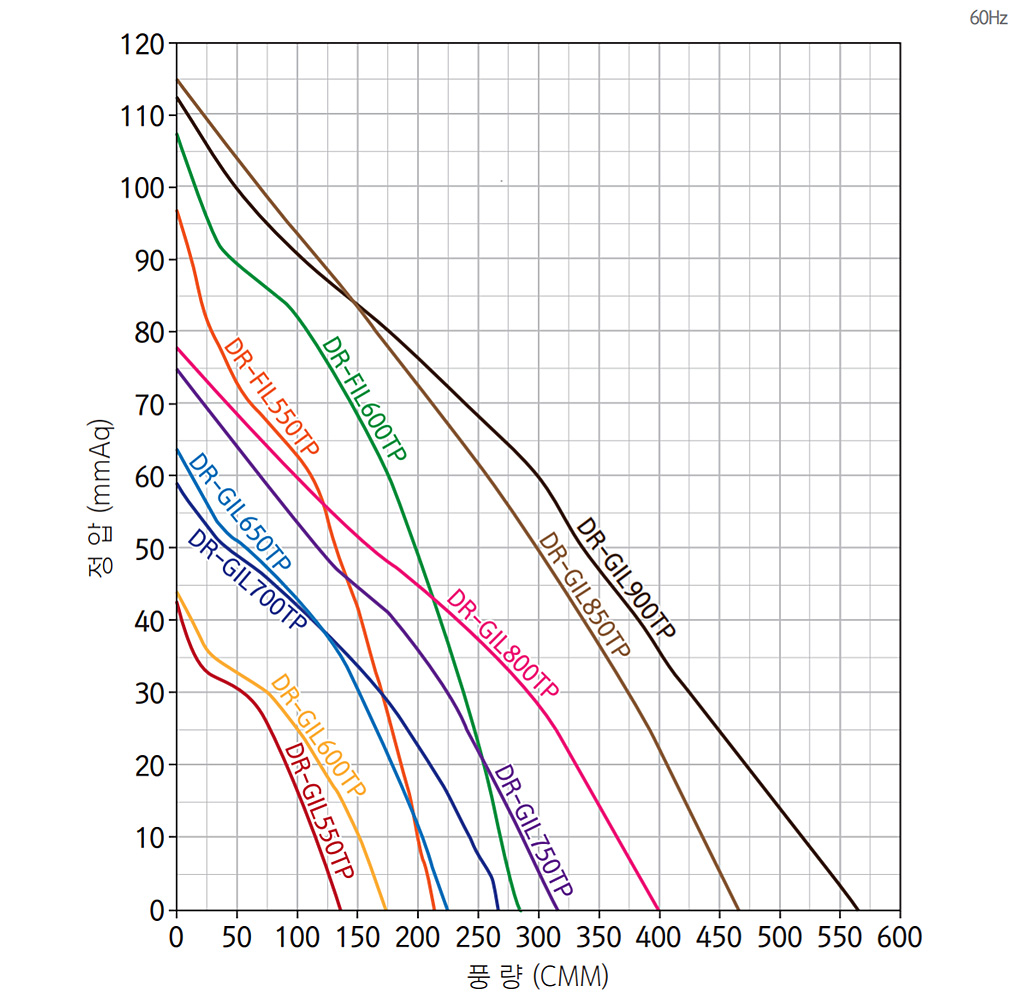

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-FIL400TP	Ø400X145	5,350	52	3	220/380	4	750	457	2.6/1.45	42
DR-GIL450TP	Ø500X133	4,500	28			6	750	321	2.5/1.39	54
DR-FIL450TP	Ø500X133	6,600	62			4	1,500	964	4.8/2.71	57
DR-GIL500TP	Ø500X183	6,000	35			6	750	382	2.6/1.44	54
DR-FIL500TP	Ø500X183	9,370	60			4	1,500	1,093	5.1/2.87	57
DR-GIL550TP	Ø600X172	8,200	42			6	750	788	3.2/1.8	60
DR-FIL550TP	Ø600X172	12,700	96			4	2,200	2,247	8.1/4.56	75
DR-GIL600TP	Ø600X216	10,430	44			6	1,500	991	4.9/2.77	66
DR-FIL600TP	Ø600X216	17,170	107			4	3,700	3,031	11.3/6.34	100
DR-GIL650TP	Ø700X210	13,500	64			6	2,200	1,798	8.3/4.7	103
DR-GIL700TP	Ø700X250	16,000	58			6	3,700	3,747	11.2/6.32	105
DR-GIL750TP	Ø800X240	19,000	75			6	3,700	3,350	13.5/7.62	145
DR-GIL800TP	Ø800X290	24,000	78			6	5,500	4,191	18.8/10.6	160
DR-GIL850TP	Ø900X270	28,000	115			6	5,500	6,233	23.3/13.14	260
DR-GIL900TP	Ø900X330	33,910	112			6	7,500	6,948	27/15.22	300

인증서

인증서명	인증기관	인증대상	인증기간	첨부
AMCA	AIR MOVEMENT AND CONTROL ASSOCIATION INTERNATIONAL, INC.	DR-FIL550TP DR-GIL600TP	2020-07-28

혼류임펠러

특징	– 최적 설계의 케이스 일체형으로 소음과 진동을 최소화 – 저소음(소음재 부착 가능) – 효율성 극대화 – 내식성 증가를 위한 날개 전착도장 ※ SUS 주문제작 가능

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송풍 및 급배기 시스템 – 기타 국소부위 배기, 환기설비

사용설명서

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-GMF85TP	Ø850×350	40,500	100	3	220/380	6	15,000	13,027	47.6/26.83	420
DR-GMF90TP	Ø890×355	47,300	112	3	220/380	6	18,500	17,215	61.4/34.6	440

인증서

인증서명	인증기관	인증대상	인증기간	첨부
제연용 시험성적서(T2019-08636)	한국기계전기전자시험연구원	제연용 직결 구동식 사류송풍기_GMF90TB	2020-01-31

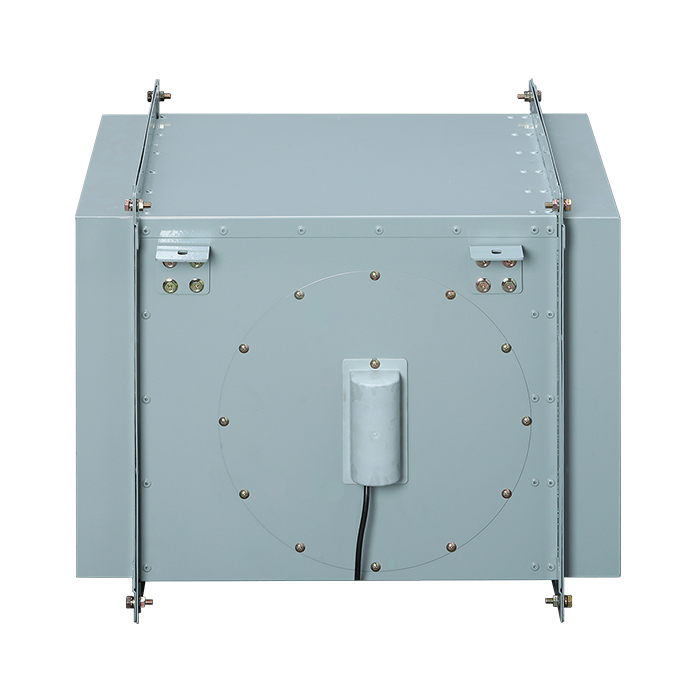

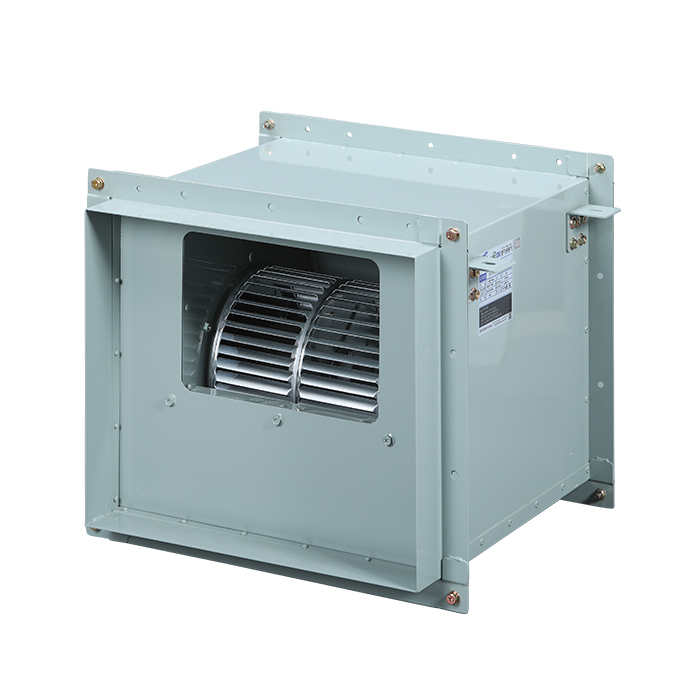

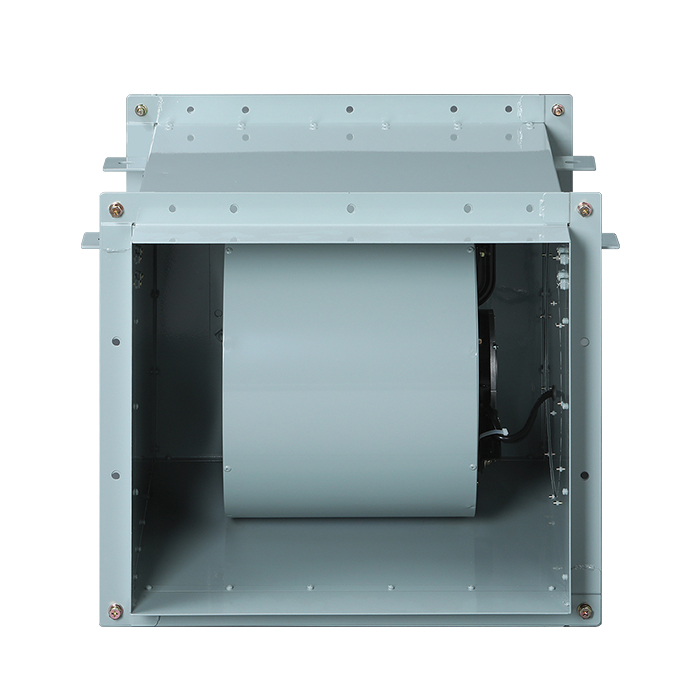

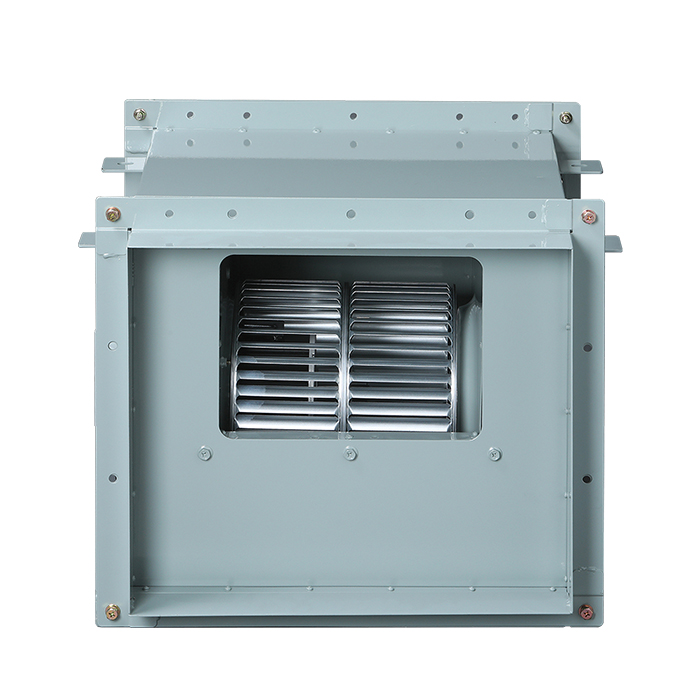

시로코 일반

특징	– 저소음형 팬 및 케이싱 설계로 소음 극소화 – 모터와 팬의 직결형으로 소형, 경량화하여 취급 및 설치 용이 – 설치한 상태에서 단 하나의 커버분리로 모터와 팬의 점검 및 보수 용이 – 각형 구조의 외형으로 시공성 향상 – 양흡입형 시로코팬 채택으로 저소음, 고풍량 실현 – Slim한 외형과 사각덕트 연결 구조로 설치공간 최소화 ※ SUS 주문제작 가능(날개제외)

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송풍 및 급배기 시스템 – 기타 국소부위 배기, 환기설비

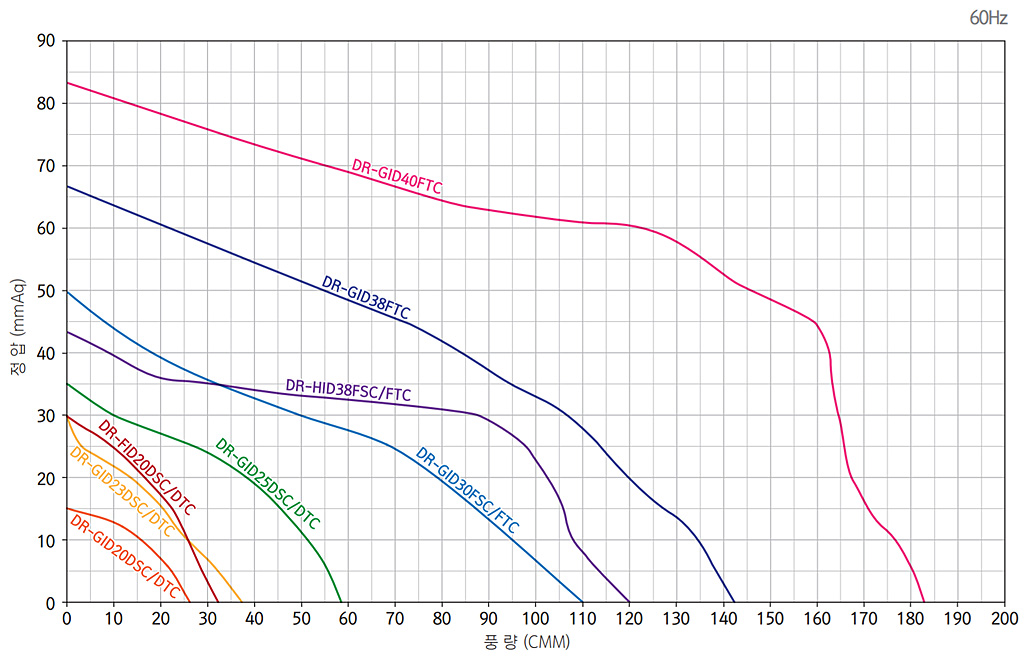

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-FID20DSC	Ø200X210	1,953	30	1	220	4	420	440	2	19
DR-FID20DTC		1,953	30	3	220/380	4	420	385	1.4/0.8
DR-GID20DSC		1,598	15	1	220	6	250	259	1.2
DR-GID20DTC		1,598	15	3	220/380		250	189	1.05/0.5
DR-GID23DSC	Ø230X260	2,274	30	1	220		450	391	1.8	26
DR-GID23DTC	Ø230X260	2,274	30	3	220/380		450	501	1.3/1.6	26
DR-GID25DSC	Ø270X260	3,500	35	1	220		900	748	3.5	33
DR-GID25DTC	Ø270X260	3,500	35	3	220/380		900	771	3/1.8	33
DR-GID30FSC	Ø300X300	6,600	50	1	220		1,100	1,440	6.7	51
DR-GID30FTC	Ø300X300	6,600	50	3	220/380		1,100	1,485	4.7/3.0	51
DR-GID38FTC	Ø330X330	8,500	66	3	220/380		2,200	2,165	8.9/5.0	64
DR-HID38FSC	Ø380X300	7,250	43	1	220	8	1,500	1,650	8.2	66
DR-HID38FTC		7,250	43	3	220/380	8	1,500	1,600	5.4/2.9
DR-GID40FTC		11,000	84	3	220/380	6	4,500	4,330	15.3/8.5

시로코 소음재부착용

특징	– 저소음형 팬 및 케이싱 설계로 소음 극소화 – 모터와 팬의 직결형으로 소형, 경량화하여 취급 및 설치 용이 – 설치한 상태에서 단 하나의 커버분리로 모터와 팬의 점검 및 보수 용이 – 각형 구조의 외형으로 시공성 향상 – 양흡입형 시로코팬 채택으로 저소음, 고풍량 실현 – Slim한 외형과 사각덕트 연결 구조로 설치공간 최소화 ※ SUS 주문제작 가능(날개제외)

용도	– 빌딩, 아파트, 지하상가, 공장, 창고 등의 공조설비용 – 일반환기, 공기조화, 냉난방 송풍 및 급배기 시스템 – 기타 국소부위 배기, 환기설비

특성 및 사양

Model No.	Impeller size (mm)	Max Air Volume (㎥/h)	Static Pressure (mmAq)	Phase (∮)	Volt (V)	Poles (P)	Input (W)	Power Consumption (W)	Ampere (A)	Weight (kg)	Plan (PDF)	Test Report (PDF)
DR-FID20DSV	Ø200X210	1,953	30	1	220	4	420	440	2	19
DR-FID20DTV		1,953	30	3	220/380	4	420	385	1.4/0.8
DR-GID20DSV		1,598	15	1	220	6	250	259	1.2
DR-GID20DTV		1,598	15	3	220/380		250	189	1.05/0.5
DR-GID23DSV	Ø230X260	2,274	30	1	220		450	391	1.8	26
DR-GID23DTV	Ø230X260	2,274	30	3	220/380		450	501	1.3/1.6	26
DR-GID25DSV	Ø270X260	3,500	35	1	220		900	748	3.5	33
DR-GID25DTV	Ø270X260	3,500	35	3	220/380		900	771	3/1.8	33
DR-GID30FSV	Ø300X300	6,600	50	1	220		1,100	1,440	6.7	51
DR-GID30FTV	Ø300X300	6,600	50	3	220/380		1,100	1,485	4.7/3.0	51
DR-GID38FTV	Ø330X330	8,500	66	3	220/380		2,200	2,165	8.9/5.0	64
DR-HID38FSV	Ø380X300	7,250	43	1	220	8	1,500	1,650	8.2	66
DR-HID38FTV		7,250	43	3	220/380	8	1,500	1,600	5.4/2.9
DR-GID40FTV		11,000	84	3	220/380	6	4,500	4,330	15.3/8.5
